Штампування на замовлення|Про що покупці хочуть знати раніше

Що насправді означає індивідуальне штампування

Коли ви чуєте «штампування металу», ви можете уявити собі прес, що штампує типові форми з листового металу.Штампування на замовленняце щось інше. Це починається з інструментів, розроблених з нуля для конкретної деталі, її матеріалу та виробничих вимог, а не покладатися на--стандартні матриці, які наближають до потрібної вам геометрії.

Індивідуальне штампування – це процес формування металу, у якому використовуються -спеціально сконструйовані інструменти, розроблені для певної геометрії деталей, матеріалу та виробничих вимог, для виготовлення точних компонентів у масштабі з повторюваною точністю.

Ця відмінність має більше значення, ніж може здатися на перший погляд. Стандартна матриця може штампувати шайбу або просту скобу. Але в той момент, коли ваша деталь має власні розміри, жорсткі допуски або особливості, які взаємодіють з іншими компонентами в зборі, вам знадобляться спеціальні металеві штампи для штампування, побудовані за вашим дизайном, а не конструкція, зігнута відповідно до наявного інструменту.

Що робить Die Custom

Штамп стає «спеціальним», коли його геометрія, компонування станції та специфікації матеріалів розроблені виключно для однієї частини. Уявіть різницю між купівлею костюма в магазині та пошиттям костюма за вашими мірками. З--стійки підходить для простих потреб. Спеціальні штампи для штампування підбираються спеціально: кожен профіль пуансона, кожен зазор, кожна станція формування розраховується відповідно до конкретної товщини матеріалу, пластичності та розмірів, яких вимагає ваша деталь.

Ця попередня розробка включає вибір марок інструментальної сталі, проектування макетів смуги для прогресивних операцій і компенсацію поведінки матеріалу, як-от пружинна віддача. Результатом є штамп, який виробляє практично однакові деталі штрих за штрихом, незалежно від того, працюєте ви з десятьма тисячами чи десятьма мільйонами штук.

Кому вигідне індивідуальне штампування

Інженери та відділи закупівель інвестують у спеціальні інструменти з кількох основних причин:

• Більш жорсткі допуски- спеціалізовані штампи розроблені відповідно до ваших конкретних вимог до розмірів, а не просто «достатньо близько».
• Унікальні геометрії- запатентовані функції деталей, багато-профілі згину та складні вирізи, які не може зробити жодна каталожна матриця.
• Вища пропускна здатність у масштабі- штампи, оптимізовані для вашої деталі, працюють швидше з меншим браком, ніж адаптований інструмент.
• Повторювана якість- кожна деталь матриці є практично ідентичною, що є критичним, коли компоненти мають взаємозамінюватись у вузлах.

Галузі від автомобільної до електронної та аерокосмічної промисловості покладаються на індивідуальний підхід штампа, коли продуктивність, безпека чи точність деталей не можуть бути залишені обмеженнями загального інструментарію. Якщо ви розробили деталь самостійно, висока ймовірність, що вам знадобляться спеціальні інструменти для її виготовлення.

Як цей процес підходить для ширшого ландшафту обробки металу тиском

Спеціальне штампування входить у сімейство методів формування металу, що включає обробку з ЧПУ, лазерне різання, лиття та гідроформування. Що відрізняє штампи для штампування від цих альтернатив, так це економічність повторення. Індивідуальний штамп потребує значних початкових інвестицій, але після створення він виготовляє деталі за часткою від-вартості одиниці обробки чи різання. Ця економічна перевага поєднується з обсягом, що робить його домінуючим вибором для середнього--високого виробництва майже в кожному виробничому секторі.

Ця стаття розроблена як ресурс-для прийняття рішень. Незалежно від того, чи є ви інженером, який оцінює техніко-економічне обґрунтування, чи професіоналом із постачальників, який порівнює методи виготовлення, наступні розділи охоплюють типи процесів, операції формування, галузеві вимоги, допуски, чинники витрат і вибір постачальника, все, що покупці хотіли б зрозуміти до свого першого проекту індивідуального інструменту.

Перше рішення, яке постає перед більшістю команд, просте: чи справді для мого проекту потрібні спеціальні інструменти чи стандартні штампи впораються з роботою?

Індивідуальне чи стандартне штампування та коли вибрати кожен із них

На полиці є стандартна матриця, готова для штампування звичайних форм: плоских шайб, простих кронштейнів, основних затискачів. Попередньо це коштує мало або нічого, оскільки інструменти вже є. З іншого боку, штамп для металевого штампування на замовлення створюється з нуля для вашої конкретної деталі. Вибір між цими двома шляхами визначає економічність вашого проекту, свободу проектування та-довгострокові витрати на виробництво способами, які не завжди очевидні на перший погляд.

Коли стандарт вмирає, не вистачає

Стандартні штампи працюють, коли ваша деталь відповідає геометрії, для якої хтось уже створив інструменти. Подумайте про загальні отвори для кріплень, прямокутні вирізи або кронштейни-специфікації каталогу. У той момент, коли у вашій конструкції з’являються фірмові розміри, багато-взаємодія функцій або-спеціальні завдання формування матеріалу, стандартний штамп стає обмеженням, а не швидким шляхом.

Ось що зазвичай спонукає до переходу на спеціальні інструменти:

• Ваша деталь має унікальні вимоги до розмірів або фірмові особливості, які не може створити жоден існуючий штамп.
• Жорсткі допуски вимагають інструментів, розроблених спеціально для вашої допустимої варіації, а не загального-наближення.
• Поведінка матеріалу, як-от пружинна віддача високоміцної-сталі або задирання алюмінію, потребує зазорів і компенсацій, пристосованих до цього сплаву.
• Багато{0}}операційні деталі потребують штампування, проколювання та формування в контрольованій послідовності в рамках одного циклу штампування.

Коли ви вставляєте деталь у наявний інструмент, ви проектуєте назад. Інструменти визначають, що ви можете зробити, і ваші інженери зрештою йдуть на компроміс із геометрією, пом’якшують допуски або розподіляють операції між кількома налаштуваннями. Така втрата гнучкості в довгостроковій перспективі часто коштує дорожче, ніж штамп для спеціального штампування.

Свобода дизайну з індивідуальними інструментами

З індивідуальним підходом металевого штампу відносини перевертаються. Ваша конструкція деталей керує інструментом, а не навпаки. Розробник штампу будує кожну станцію, кожен зазор і кожен профіль формування відповідно до вашої геометрії CAD і характеристик матеріалу. Ви отримуєте саме ту деталь, яка вам потрібна, без компромісів, вимушених тим, що буває на полиці.

Це найбільше важливо для компонентів, які повинні точно поєднуватися в вузли, відповідати суворим критеріям продуктивності або містити фірмові функції, які відрізняють ваш продукт.Спеціальна матриця для тисненнятакож дозволяє оптимізувати макет смуги та послідовність формування, що зменшує кількість браку та збільшує швидкість пресування, переваги, які ви ніколи не отримаєте за допомогою адаптованого стандартного інструменту.

Питання-беззбитковості між стандартним і індивідуальним

Найпоширеніша помилка щодо індивідуальних інструментів полягає в тому, що вони завжди дорогі. Насправді початкові інвестиції амортизуються по кожній частині, яку виробляє матриця. Відповідно до-даних реальних проектів від Jennison Corporation, спеціальна матриця вартістю 12 000 доларів США, яка виготовляє 20 000 деталей, додає лише 0,60 доларів США за штуку до вартості інструментів, тоді як той самий дизайн, оброблений без інструментів, може коштувати 3,50 доларів або більше за частину.

Беззбитковість-математика проста: розділіть вартість матриці на-заощадження на частину порівняно з вашим альтернативним процесом. Понад цей поріг обсягу кожна додаткова деталь значно дешевша. Нижче стандартні підходи або обробка з ЧПУ можуть коштувати менше в цілому.

Справжнє питання не в тому, чи можете ви дозволити собі спеціальний інструмент. Це залежить від того, чи перетне ваш загальний життєвий обсяг за всіма змінами замовлення протягом наступних трьох-п’яти років цю межу-збитковості. Якщо це так, кубик стає активом, який продовжує приносити цінність ще довго після того, як він себе окупить. Якщо це не так, стандартні або альтернативні процеси залишаються розумнішою інвестицією.

Однак економіка обсягу є лише частиною рівняння. Тип матриці, який ви обираєте, незалежно від того, прогресивний, перехідний, складений або ковзний, визначає, наскільки ефективно працює цей об’єм і яка геометрія деталей стане можливою.

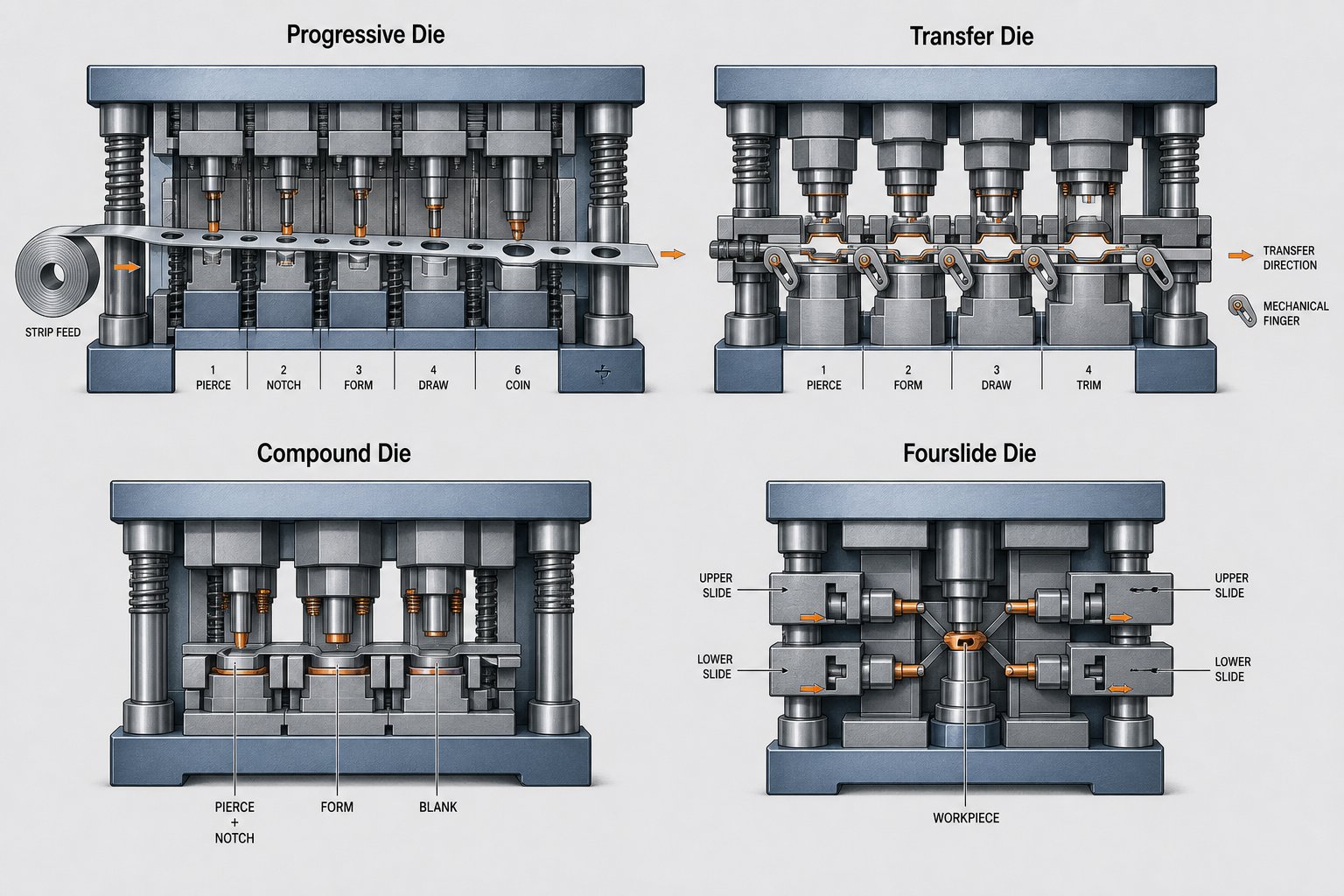

Пояснення типів процесів спеціального штампування

Вибір правильного типу матриці не є другорядною деталлю. Він визначає вашу швидкість виробництва, досяжну складність деталей, рівень браку й економіку на-одиницю. Чотири основні типи штампів домінують у виготовленні на замовлення, і кожен займає окрему нішу. Розуміння того, де вони перевершують, а де не вистачає, допоможе вам уникнути дорогих невідповідностей між вимогами до деталей та інвестиціями в інструменти.

Прогресивні штампи для-складних деталей великого обсягу

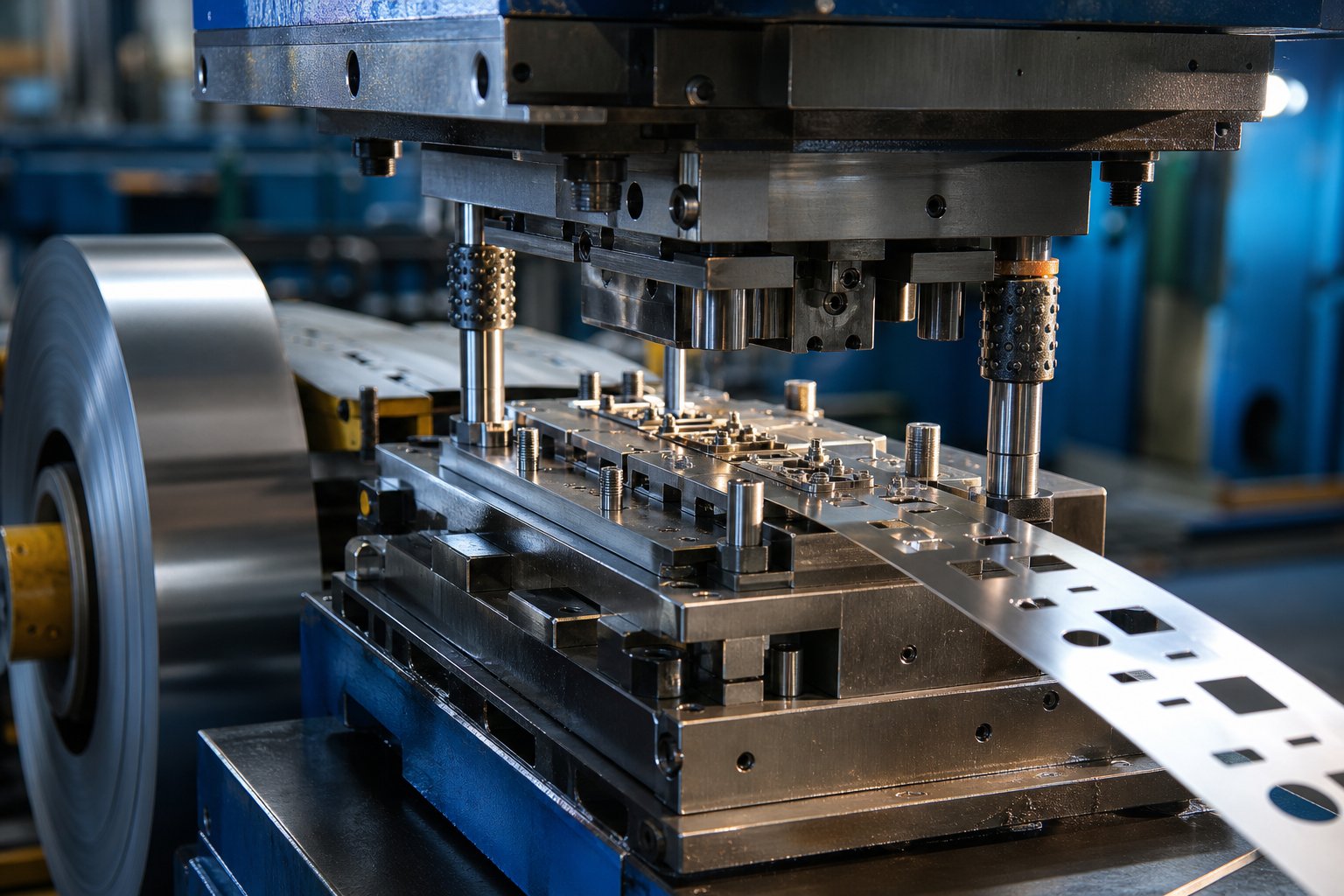

Прогресивні штампи – це робоча конячка-великих штампів для металу. Котушка листового металу безперервно проходить через серію станцій всередині одного набору матриць, причому кожна станція виконує певну операцію: пробивання отвору, надрізання краю, формування згину. Стрічка переносить деталь від станції до станції, доки кінцева операція не відокремить готову деталь.

Уявіть складальну лінію, стиснуту в один інструмент. По суті, цього досягають прогресивні штампи та штампування. Оскільки матеріал ніколи не покидає матрицю, доки деталь не буде готова, тривалість циклу надзвичайно швидка, часто виробляючи сотні деталей за хвилину. Це робить прогресивні інструменти ідеальними для малих---середніх-компонентів, таких як електричні з’єднувачі, кронштейни, рамки для свинців і екрануючі баки.

Компроміс? Прогресивні штампи вимагають більших початкових інвестицій у інструменти та виробляють певний брухт із несучої стрічки. Вони також найкраще підходять для деталей, які залишаються відносно плоскими або мають неглибоку форму. Глибока-геометрія або дуже великі деталі виходять за межі того, що може впоратися з прогресивною смугою.

Матриці для транспортування великих і-компонентів з глибокою витяжкою

Коли деталі занадто великі, занадто глибокі або занадто складні, щоб залишатися прикріпленими до стрічки, голову беруть матриці для перенесення. У цьому процесі заготовка рано відокремлюється від сировини, а потім механічно переміщується між станціями пальцями або човниковими системами. Кожна станція виконує етап формування, такий як глибоке витягування, відбортовка або обрізка на окремій заготовці.

Матриці для передачі поширені в панелях кузова автомобілів, конструктивних компонентах і корпусах приладів, де розміри деталей перевищують допустимі можливості прогресивної подачі стрічки. Вони справляються з глибшими витягуваннями та агресивнішими процесами формування, оскільки заготовка вільно переміщується між станціями без геометричних обмежень, пов’язаних із закріпленням на несучій смузі. Вартість інструменту знаходиться в середньому-–-високому діапазоні, а швидкість виробництва нижча, ніж у прогресивних штампів, але геометричні можливості значно вищі.

Складні та чотириковзні матриці для спеціалізованих геометрій

Складні матриці використовують зовсім інший підхід. Замість послідовного виконання операцій на кількох станціях, вони виконують кілька операцій різання одночасно одним натисканням. Комбінований штамп може закривати зовнішній профіль і проколювати внутрішні отвори одночасно, виробляючи плоскі металеві штампові деталі, такі як шайби, прокладки та електричні ламінації, з винятковою точністю та площинністю. Вони скорочують час виробництва на 25-30% порівняно з послідовними операціями, хоча зазвичай обмежуються деталями без вимог до формування чи згинання.

Чотирьохполозкові матриці, які іноді називають багато-полозковими матрицями, використовують горизонтально встановлені слайди, розташовані навколо центральної зони формування, а не покладаються виключно на силу вертикального пресування. Ці металеві прес-матриці рухаються з різних напрямків, що робить їх здатними виробляти складні вигини понад 90 градусів, щільні затискачі та складні форми дроту, яких неможливо досягти звичайними вертикальними пресами. Згідно з виробничими даними Keats Manufacturing, верстати з чотирма ковзанками виробляють до 375 деталей за хвилину, утворюючи при цьому на 31% менше браку, ніж при прогресивному штампуванні, оскільки вони усувають необхідність у направляючих отворах і несучих смугах.

Інструменти Fourslide найкраще підходять для невеликих тонких деталей із складними різно-спрямованими вигинами, таких як затискачі, затискачі, з’єднувачі та пружинні контакти. Обмеженням є розмір: для великих або товстих матеріалів зазвичай потрібні звичайні металеві прес-форми в прогресивній або трансферній конфігураціях.

Вибір серед цих типів штампів зводиться до кількох вимірюваних критеріїв. Поставте собі ці запитання по порядку:

1. Який ваш річний обсяг виробництва?Великі обсяги надають перевагу прогресивним матрицям. Низькі---середні обсяги можуть виправдовувати перенесення або складені підходи.
2. Які розміри та глибина деталей?Для великих або глибоко{0}}витягнутих деталей потрібні матриці для перенесення. Маленькі плоскі деталі підходять для складних штампів. Дрібні деталі зі складними вигинами вказують на ковзання.
3. Наскільки складна геометрія?Вигини в різних-напрямках і вузькі радіуси надають перевагу fourslide. Мульти-функційні плоскі деталі зі складними матрицями для різання та проколювання. Деталі, які потребують послідовного формування та різання за багатьма функціями, узгоджуються з прогресивним інструментом.
4. Який матеріал і товщину ви штампуєте?Тонкі, гнучкі матеріали підходять для всіх типів. Товстіші або твердіші матеріали можуть виключати чотириповоротні ковзання та віддавати перевагу прогресивним або трансферним конфігураціям із більшою потужністю преса.
5. Які вимоги до допуску та площинності застосовуються?Складні матриці забезпечують чудову площинність вирізаних деталей. Матриці для перенесення забезпечують точніший контроль розмірів геометрії з глибоким-витягуванням.

Жоден тип матриці не є універсально кращим. Правильний вибір випливає зі збігу вашої геометрії деталей, прогнозованого об’єму та вимог до матеріалів із тим, що кожна конфігурація найкраще виконує. Добре-вибраний тип матриці мінімізує вартість-запчастини та максимізує час безвідмовної роботи преса, тоді як неправильний вибір призводить до надмірного браку, повільного циклу або деталей, які просто неможливо сформувати правильно.

Звичайно, тип матриці - це лише контейнер. Те, що відбувається всередині цього контейнера, конкретні операції формування, які виконує кожна станція, ось де фактично створюється точність розмірів і якість деталей.

Операції формування серцевини всередині спеціальної матриці

Кожен штамп для металевого штампування, незалежно від типу, виконує свою роботу через певний набір операцій формування. Думайте про ці операції як про словниковий запас, яким говорить кубик. Прогресивний кубик може використовувати п’ять або шість з них послідовно; складний кубик може виконати два одночасно. Витонченість спеціального металевого штампу залежить від того, як ці операції поєднуються, упорядковуються та налаштовуються для взаємодії без внесення дефектів.

Розуміння механізму виконання кожної операції допоможе вам спілкуватися з розробниками штампів, передбачати потенційні проблеми та оцінювати, чи справді геометрія вашої деталі можлива в штампованій формі.

Основи бланкування та пірсингу

Виготовлення та проколювання є операціями різання, основою майже кожної штампованої деталі. Вони звучать схоже, і механічно це так. Різниця в тому, що ви зберігаєте.

Під час заготовки пуансон проштовхує матеріал через отвір матриці, і вирізаний-деталь стає вашою деталлю (або заготовкою, яка буде сформована далі). Під час пірсингу, який також називають пробиванням, перфоратор створює отвір, а вирізаний-слим стає брухтом. Обидва покладаються на контрольоване зрізання: краї пуансона та матриці не збігаються точно. Натомість навмисний зазор між ними, як правило, 5-10% від товщини матеріалу на кожну сторону, дозволяє матеріалу ламатися чисто, а не деформуватися або тягнутися.

Отримайте цей дозвіл неправильно, і ви відразу побачите проблеми. Занадто туго, і пуансон передчасно зношується. Занадто вільний, і ви отримаєте надмірні задирки, шорсткі краї та відхилення розмірів на частинах штампа для штампування. Оптимальний зазор також змінюється залежно від матеріалу: м’яка мідь потребує менше, ніж високо-міцна сталь, а нержавіюча сталь потребує більшої сили та жорсткішого контролю, ніж м’які сорти вуглецю.

• Мінімальний діаметр отворумає дорівнювати принаймні товщині матеріалу для круглих отворів або 80% товщини для фасонних отворів, щоб запобігти поломці пуансона.
• Відстань-до-отворумає бути принаймні в 1,0-2,0 рази товщиною матеріалу, щоб зберегти структурну цілісність навколишнього полотна.
• Напрямок задирокзавжди формується на стороні-блоку матриці. Укажіть, яка поверхня має значення для підгонки та функціонування вашої збірки.
• Відстань від удару--необхідно розраховувати для кожного конкретного сплаву та товщини, а не припускати із загальних таблиць.

Вигин, витяжка та компенсація пружини

Згинання перетворює плоску заготовку на три-вимірну форму шляхом застосування сили вздовж прямої лінії, доки матеріал не пластично деформується. Звучить просто, але кожен вигин створює пружинну віддачу: пружна тенденція матеріалу частково повертатися до своєї початкової форми після того, як сила формування припиняється. Штамп, призначений для згину на 90 градусів, може фактично сформуватися під кутом 92 або 93 градуси, знаючи, що матеріал повернеться до цільового кута.

Ступінь пружності залежить від межі текучості матеріалу, товщини та радіуса вигину. Високоміцні-сталі та нержавіюча сталь віджимаються агресивніше, ніж м’яка сталь або мідь. Як зазначив вВиробник, напрямок зерна відносно лінії згину також відіграє вирішальну роль: згинання перпендикулярно зерну створює сильніші вигини, які набагато менш схильні до розтріскування, тоді як згинання паралельно зерну вимагає більших радіусів, щоб запобігти руйнуванню на зовнішній поверхні.

Малюнок формується глибше. Пуансон штовхає заготовку в порожнину матриці, утворюючи порожнисті форми, такі як чашки, раковини або корпуси. Матеріал тече всередину від області фланця, а не просто згинається по лінії. Коли глибина перевищує діаметр, процес стає глибоким витягуванням і часто вимагає кількох етапів, щоб уникнути розриву або зморщування матеріалу.

• Внутрішній радіус вигинумає бути щонайменше в 1,0-1,5 рази товщиною матеріалу. Опускання нижче 1.0T ризикує розтріскуванням, особливо паралельно напрямку зерна.
• Орієнтація зернаповинні бути вказані в схемі стрічки. Критичні вигини повинні проходити перпендикулярно волокнам, коли це можливо.
• Компенсація відкиданнявбудована в саму геометрію матриці. Плашка над-навмисно згинається, щоб деталь розслабилася до цільового кута.
• Глибина малюнкана один етап не має перевищувати приблизно 40-60% діаметра заготовки. Більш глибокі частини потребують кількох станцій витяжки з відпалом між стадіями, якщо матеріал затвердіє під час обробки.
• Тиск бланкхолдерав операціях креслення контролює потік матеріалу. Занадто мало викликає зморшки; занадто багато викликає сльозотечу.

Карбування та тиснення для точних функцій

І карбування, і тиснення включають стиснення або зміщення матеріалу для створення поверхневих елементів, але вони служать різним цілям і діють на різних рівнях сили.

Під час карбування використовується надзвичайно високий тиск, щоб пластично деформувати матеріал у точні порожнини матриці. Зусилля настільки велике, що матеріал точно відповідає поверхні матриці, повністю усуваючи пружинну віддачу в зоні карбування. Це робить карбування ідеальним для встановлення критичних розмірів, вирівнювання певних зон або створення елементів, які вимагають допусків, що перевищують те, що можна досягти стандартним згином. Компромісом є потужність преса: карбування вимагає значно більшої сили, ніж інші операції, що впливає на вибір преса та довговічність матриці.

Тиснення створює рельєфні або заглиблені візерунки шляхом протягування матеріалу в порожнину матриці без його розрізання. На відміну від карбування, тиснення зміщує, а не стискає матеріал, утворюючи відповідний елемент на протилежному боці. Функціональне використання включає ребра жорсткості, розташування елементів для складання та маркування, наприклад номери деталей або коди дати. Естетичні аплікації додають текстури або бренду видимим поверхням.

• Сила карбуванняможе бути в 3-5 разів більше стандартного формування. Це має бути враховано у потужності преса, якщо у вашому металевому штампі є станції для карбування.
• Глибина тисненнязазвичай не повинна перевищувати товщину матеріалу в 2-3 рази, щоб уникнути надмірного стоншення або руйнування.
• Інтервал між ознакамидля рельєфних деталей потрібен відповідний навколишній матеріал, щоб запобігти спотворенню суміжних ділянок.
• Пластичність матеріалуобмежує обидві операції. Крихкі або сильно загартовані-матеріали можуть тріснути, а не втекти в порожнини для карбування чи тиснення.

Те, що робить нестандартну матрицю справді складною, полягає не в окремій операції. Це взаємодія між операціями, що виконуються послідовно або в комбінації. Пробитий отвір біля наступного згину може деформуватися, якщо зазори недостатні. Намальований об’єкт, що примикає до зони карбування, може непередбачувано стоншитися. Розробник матриці повинен враховувати, як робота кожної станції впливає на стан матеріалу для кожної наступної станції, і як такі властивості матеріалу, як пластичність, твердість і товщина, обмежують те, що фізично можна досягти без дефектів.

Ці обмеження не існують у вакуумі. Вони різко змінюються залежно від галузі, яку обслуговують ваші деталі, сплавів, які потребують ці галузі, і стандартів якості, які вони дотримуються.

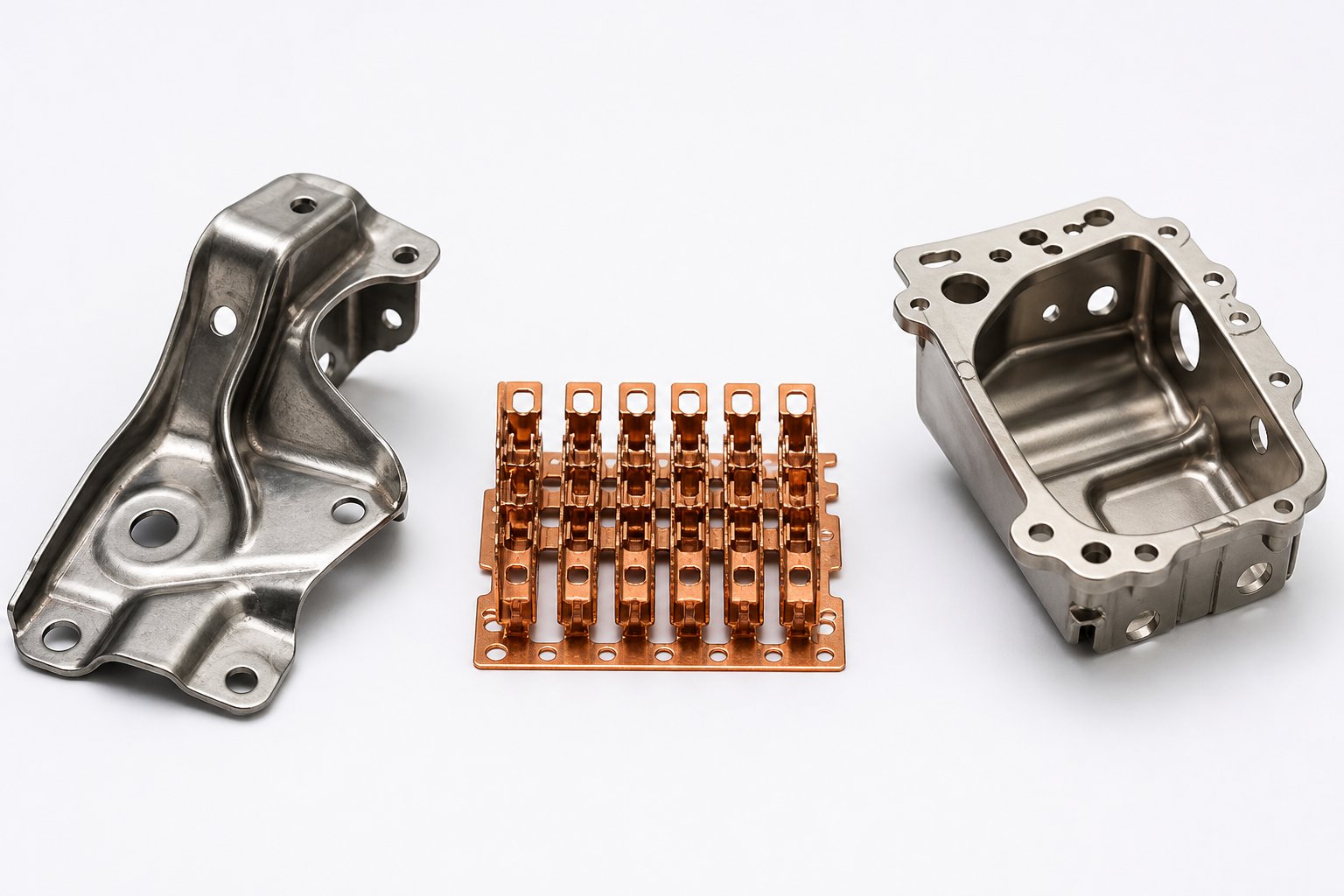

Індивідуальні-галузеві особливості штампування

Штампувальна матриця, яка бездоганно працює для автомобільного кронштейна, може зовсім не підійти для корпусу аерокосмічного датчика або мініатюрного контакту роз’єму. Самі операції формування є універсальними, але матеріали, обсяги, системи якості та допуски, які вимагає кожна галузь, змінюють спосіб застосування цих операцій. Знання того, де в цьому спектрі знаходяться ваші частини, допоможе вам точно визначити вимоги та оцінити, чи справді постачальник розуміє очікування вашого сектора.

Вимоги до автомобільних штампів

Автомобільна промисловість – це король обсягів. Конструкційне підсилення, панелі кузова, компоненти трансмісії та гальмівні вузли випускаються від сотень тисяч до мільйонів одиниць на рік. Цей масштаб визначає все, що стосується автомобільних штампувальних штампів: інструменти мають витримувати десятки мільйонів циклів пресування, процес має підтримувати послідовність протягом багато-річних виробничих циклів, а системи якості мають відповідати сертифікації IATF 16949.

IATF 16949 — це не паперова вправа. Він вимагає від постачальників впровадження вдосконаленого планування якості продукції (APQP), проведення процесу затвердження виробничих частин (PPAP) і підтримки задокументованих систем коригувальних дій. Для інженерів і команд із закупівель, які закуповують спеціальні металеві штампування в автомобільному просторі, це означає, що вашому постачальнику потрібна поточна документація процесу,-моніторинг SPC у реальному часі та продемонстровані значення Cpk 1,33 або вище для критичних розмірів.

Вимоги до матеріалів зосереджуються на високо-міцних низько-легованих сталях, дво-фазних сталях і все частіше алюмінієвих сплавах для зменшення ваги. Сталеві штампи для автомобільних конструкцій повинні враховувати агресивну пружинну віддачу в передових високо-сталях, що іноді вимагає багато-фізичного моделювання для попередньої-компенсації геометрії матриці. Алюмінієві штампи стикаються з різними проблемами: задиранням, нижчими межами формування та чутливістю поверхні, що виключає стратегії агресивного мастила, типові для сталі.

Для оптимізації тривалості циклу автомобільний штамповий штамп також знаходиться під постійним тиском. Кожна секунда, вирізана в циклі пресування, розмножується на мільйони деталей. Прогресивні штампи домінують у цьому секторі для менших компонентів, тоді як штампи для перенесення обробляють більші структурні деталі та глибоко{2}}витягнуті елементи корпусу.

Вимоги галузі електроніки та роз’ємів

Електричне штампування металу займає протилежний кінець спектра розмірів. Штифти з’єднувачів, екрануючі кришки, свинцеві рамки та контактні пружини містять елементи, виміряні десятими частками міліметра, виштамповані з матеріалів товщиною 0,1 мм. Допуски тут зазвичай досягають ±0,025 мм на критичні розміри контакту, а матеріали, фосфориста бронза, берилієва мідь і тонкі мідні сплави, поводяться зовсім інакше, ніж сталі та алюміній для автомобільної промисловості.

Точність у такому масштабі вимагає суб-мікронних зазорів--від матриці, серво-пресів із повторюваністю мікрон-рівня та 100% систем огляду, які перевіряють кожну деталь на відповідність геометрії CAD. Прогресивні штампи домінують, тому що з’єднувальні компоненти випускаються в об’ємі від мільйонів до десятків мільйонів на рік, а деталі досить малі, щоб залишатися на несучій смузі через усі станції формування.

Проблема з електричним штампуванням металу полягає не в грубій силі, а в контролі. Берилієву мідь, поширений матеріал для пружинних контактів через її провідність і стійкість до втоми, як відомо, важко сформувати без мікро-тріщин. Фосфорна бронза, хоч і більш пробачлива, все ж вимагає точного керування напрямком зерна та радіусами вигину. Ці матеріали також мають тенденцію до-швидкого твердіння, що обмежує кількість можливих операцій формування без проміжного відпалу.

Розробники матриць для сектора електроніки також стикаються з тиском мініатюризації. У міру того, як пристрої зменшуються, кроки роз’ємів звужуються, а деталі, виштамповані в рамках і контактних масивах, стають тоншими. Згідно з галузевими даними виробників прецизійного штампування, мікро-штамповані компоненти товщиною менше 0,1 мм вимагають дротяної електронної електророзії та мікро-шліфування, які забезпечують досягнення одно-розрядних мікронних проміжків між пуансонами та матрицями, розсуваючи межі традиційного-виробництва інструментів.

Аерокосмічні та високо-надійні програми

Аерокосмічна промисловість перевертає рівняння обсягу. Виробничі партії можуть коливатися від 500 до 50 000 одиниць, але кожна окрема деталь забезпечує повне відстеження від партії сировини до кінцевої перевірки. Сертифікація AS9100, якабудується на основі ISO 9001 із більш суворими вимогами, вимагає задокументованих процедур зберігання матеріалів, записів про термічну обробку, аналізу хімічного складу та збереження записів про якість протягом семи або більше років.

Матеріали для аерокосмічного штампування часто є екзотичними: титанові сплави, інконель,-гартована нержавіюча сталь та спеціальні марки алюмінію, такі як 6061 і 7075. Ці сплави стійкі до формування, швидше зношуються інструменти та вимагають ретельного контролю параметрів процесу, щоб уникнути мікро-розтріскування чи залишкової напруги, які можуть поставити під загрозу втомний термін служби польотні-важливі програми. Розробники штампів повинні врахувати обмежені вікна формування, які часто вимагають більших радіусів вигину, додаткових етапів формування та операцій зняття напруги після формування.

Спеціальне штампування металу 316/316L також з’являється в корпусах аерокосмічних датчиків і компонентах транспортування рідин, де стійкість до корозії є важливою. Аустенітні сорти нержавіючої сталі -суттєво зміцнюються під час формування, вимагаючи штампів з оптимізованими зазорами та ретельної уваги до послідовності операцій, щоб уникнути передчасного руйнування матеріалу.

Протоколи перевірки виходять далеко за межі відбору зразків SPC. Перша-перевірка виробу з повним звітуванням про ШМ, функціональне тестування в імітованих робочих умовах і перевірка розмірів кожної партії є стандартними очікуваннями. Вартість-за-деталь є вторинною порівняно з документальним підтвердженням того, що кожен компонент відповідає специфікаціям.

Споживчі товари займають ще одну сферу: помірні обсяги, косметичні вимоги до обробки поверхні, різноманітні матеріали, починаючи від нержавіючої сталі й алюмінію, аж до попереднього -металу з покриттям, а також інтенсивний{1}}ринковий тиск-. Дизайн штампу тут надає перевагу швидкому обігу, гнучкому підходу до інструментів і стратегіям захисту поверхні, які запобігають подряпинам або слідам на видимих ​​поверхнях. Системи якості зазвичай є ISO 9001, а не галузевими-сертифікаціями, але стандарти обробки можуть бути більш вимогливими до візуального вигляду, ніж будь-що, що вимагає аерокосмічна промисловість.

Ці відмінності не є академічними. Вони безпосередньо визначають, які постачальники кваліфіковані для вашої роботи, яку перевірочну документацію ви повинні очікувати з поставками та як ваша конструкція штампа повинна бути адаптована відповідно до матеріалів і стандартів, характерних для вашої галузі. Постачальник штампів для автомобільної промисловості без IATF 16949 не є-стартером для програм рівня 1. Виробник електронних штампів без можливостей мікро-штампування та оглядового огляду не може забезпечити точні компоненти роз’ємів, які потрібні.

Незалежно від галузі, одне питання об’єднує всіх покупців: наскільки жорсткими насправді можуть бути допуски та які системи якості забезпечують дотримання цих допусків у всьому обсязі виробництва?

Допуски та стандарти якості при точному штампуванні

Числа допусків на відбитку нічого не означають, якщо процес, що стоїть за ними, не може зберігати ці значення частина за частиною, зміна за зміною. Прецизійне штампування дає змогу надзвичайно жорстко контролювати розміри, але те, що ви можете досягти, залежить від ланцюжка змінних: властивостей матеріалу, стану матриці, механіки преса та інфраструктури якості, яка все це підтримує. Знаючи, де знаходяться ці межі, ви можете визначити допуски, яких можна досягти, не платячи за точність, яка вам не потрібна.

Досяжні допуски в спеціальному штампуванні

Раніше стандартний допуск ±0,005 дюйма (±0,127 мм) у галузі штампування поступово посилювався. Сьогодні точні штампи та штампування є звичними±0,002 дюйма (±0,05 мм) на критичних елементах, у деяких випадках ±0,001 дюйма (±0,025 мм). Електронні з’єднувачі та мікро-штамповані свинцеві рамки просуваються ще далі, працюючи в діапазоні нижче-0,025 мм, де зазори-від-плампи падають до однозначних мікрон.

Ці цифри реальні, але вони пов’язані з умовами. Для витримки ±0,001 дюйма потрібен прецизійний штамп із міцними інструментальними рамами, великими напрямними системами та вузькими зазорами. Коли штамп використовує контрольний зазор 0,0005 дюйма, загальна варіація розмірів деталей залишається в тому самому вікні 0,0005 дюйма, тому інструменти для спеціального точного штампування повинні бути розроблені з урахуванням повторюваності з першого ескізу CAD.

Досяжна точність також залежить від типу функції. Плоскі заготовки та прошивні розміри легше тримати щільно, ніж кути згину або глибини, де пружина та потік матеріалу вводять додаткові змінні. Покупці повинні вказувати найсуворіші допуски лише щодо функціонально важливих функцій і допускати стандартні виробничі допуски в інших місцях, щоб підтримувати розумну вартість інструменту.

Що означають ISO 9001 і IATF 16949 для ваших деталей

Сертифікати перераховуються на веб-сайтах постачальників, але що вони насправді вимагають за лаштунками?

ISO 9001є базовою лінією. Він застосовується до будь-якої галузі та встановлює систему управління якістю, побудовану на задокументованих процесах, внутрішніх аудитах, перевірках керівництва та системах коригувальних дій. Для покупців прецизійного штампування ISO 9001 означає, що ваш постачальник формалізував свої засоби контролю процесу та може демонструвати постійне вдосконалення. Однак він не вимагає певної частоти перевірок, індексів можливостей або глибини відстеження.

IATF 16949базується безпосередньо на ISO 9001 і додаєСпеціальні-автомобільні вимоги щодо запобігання дефектам, якості ланцюга постачання та повного відстеження деталей. На практиці це означає розширене планування якості продукції (APQP), процес затвердження виробничої частини (PPAP), обов’язкові значення Cpk 1,33 або вище для критичних розмірів і офіційне відстеження гарантії. Cpk 1,33 фактично скорочує вашу смугу допуску наполовину з практичної точки зору, оскільки вимагає, щоб процес був центрований і здатний знаходитися в межах специфікації.

AS9100обслуговує аерокосмічну промисловість із ще суворішою документацією. Він вимагає повної відстежуваності матеріалу, збереження записів про якість протягом семи або більше років і задокументованих процедур усунення невідповідностей. Кожна партія повинна бути простежена до походження сировини, записів термічної обробки та результатів перевірки.

Практичний висновок: відповідайте вимогам до сертифікації своїй галузі. ISO 9001 достатньо для загального промислового та споживчого застосування. IATF 16949 не-підлягає обговоренню для автомобільних ланцюгів постачання. AS9100 є обов’язковим для-критичних компонентів польоту. Вимагання більше, ніж вам потрібно, збільшує вартість, не додаючи цінності вашим частинам.

Методи контролю та статистичний контроль процесу

Навіть ідеально розроблена точна матриця з часом буде дрейфувати. Краї пуансона зношуються, напрямні штифти створюють люфт, а партії матеріалу дещо відрізняються за товщиною або твердістю. Інспекційна інфраструктура навколо преса – це те, що вловлює дрейф, перш ніж він стане дефектним продуктом.

Високопродуктивні штампувальники використовують багатошаровий підхід перевірки:

• Перша-перевірка статті (FAI)перевіряє нову настройку на креслення перед початком виробництва. Кожен критичний розмір вимірюється та документується.
• У-процесі вибіркитягне деталі через певні проміжки часу під час виконання. Критичні характеристики вимірюються штангенциркулями, мікрометрами або оптичними системами залежно від вимог допуску.
• Координатно-вимірювальні машини (КВМ)обробляти складні 3D-геометрії, куди неможливо досягти ручним вимірюванням. ШМ перевіряють загальні розміри, розташування отворів, кути згину та площинність зразків деталей.
• Оптичні та зорові вимірювальні системизабезпечують без{0}}контактну перевірку, ідеальну для тонких або делікатних штампувань. Високошвидкісні-системи камер можуть виконувати 100% перевірку деталей із мікро-штампуванням на виробничій швидкості.
• Статистичний контроль процесу (SPC)відстежує вимірювання розмірів у часі, будуючи тенденції та виявляючи дрейф процесу до того, як деталі вийдуть з допуску. Діаграми SPC показують, чи є процес стабільним і дієздатним, а не лише про те, чи проходять чи не проходять окремі частини.

Окремої уваги заслуговує SPC. Одне вимірювання підтверджує одну частину. SPC підтверджує, що ваш процес прецизійного штампування за своєю суттю здатний виробляти відповідні деталі протягом тривалого циклу. Це змінює якість від виявлення до запобігання, а це саме те, що-потрібно великим покупцям.

Навіть за наявності такої інфраструктури допуски погіршуються протягом виробництва, якщо не впоратися з основними причинами. Найпоширеніші фактори, які з часом погіршують точність, включають:

• Знос кромок пуансона та матриці, що поступово збільшує зазори та висоту задирок
• Зношення напрямної шпильки та втулки, що призводить до зсуву верхньої-–-нижньої матриці
• Згинання черевика під дією багаторазового тоннажу, особливо в малорозмірних або тонких моделях взуття
• Різниця товщини, твердості або стану поверхні партії матеріалу між змінами котушки
• Відхилення плунжера преса або знос гіббінга, що вносить позиційний дрейф
• Порушення мастила, збільшення тертя та зміна потоку матеріалу під час формування
• Теплове розширення під час тривалої-високошвидкісної роботи, зміщення зазорів під час нагрівання компонентів матриці

Програма проактивного технічного обслуговування, заточування ріжучих кромок за графіком, періодична перевірка вирівнювання та моніторинг тенденцій SPC для виявлення ранніх попереджувальних ознак — це те, що відрізняє постачальників, які дотримуються точності протягом мільйонів циклів, від тих, хто починає сильніше та поступово виходить із допустимого рівня.

Допуски та системи якості підкажуть вам, чи може постачальник правильно виготовити вашу деталь. Наступне питання не менш практичне: скільки це буде коштувати і як обсяг змінює економіку?

Фактори витрат і економіка обсягів для спеціального штампування

Ось питання, яке визначає кожне рішення щодо інструментів: коли початкові інвестиції в спеціальну матрицю окупляться? Відповідь не одна цифра. Це залежить від набору змінних, від того, наскільки складний ваш кубик, до того, скільки частин ви плануєте виконати протягом його життя. Розуміння кожного важеля витрат дає вам основу для порівняння штампування з альтернативами та ведення переговорів з постачальниками з позиції знань, а не припущень.

Основні чинники витрат у проектах штампів на замовлення

Цінник на штамп на замовлення не є довільним. Він відображає вимірювані інженерні та виробничі ресурси. Ось фактори, які найбільше рухають голку:

• Складність плашки- кількість станцій у прогресивному штампі, щільність допусків і кількість окремих операцій формування — усі робочі години приводу та час обробки. Штамп із чотирма-станціями коштує набагато дешевше, ніж штамп із шістнадцять-станціями для виконання штампування, проколювання, багаторазового згинання та-нарізання різьби.
• Штампувальна сталь і вставки- Марка інструментальної сталі має значення. Матриця, виготовлена ​​з інструментальної сталі D2 або A2 для помірних циклів, коштує дешевше, ніж матриця з використанням швидкорізальної-сталі S7 або M2 для збільшення терміну служби. Твердосплавні штампи, у яких використовуються вставки з карбіду вольфраму на-високому зносі пуансона та секції матриці, служать значно довше, але збільшують вартість інструменту на 30-50%. Вибір залежить від вашого загального обсягу виробництва: твердосплавний сплав окупає себе за мільйони циклів, коли стандартна інструментальна сталь потребує багаторазового заточування або заміни.
• Частина матеріальних витрат- сировина зазвичай становить 60-70% від загальної вартості штампованої деталі. Екзотичні сплави, такі як мідь берилій або інконель, коштують у кілька разів більше за кілограм, ніж м’яка сталь, і вони швидше зношують інструменти, що збільшує витрати.
• Вимоги до тоннажу преса- більші або товщі деталі потребують більших пресів із вищими експлуатаційними витратами на годину. Машинна матриця вагою 200 тонн працює дешевше за хід, ніж та, яка потребує 600 тонн сили.
• Другорядні операції- етапи термічної обробки, покриття, видалення задирок, нарізування різьби чи складання, що виконуються після штампування, додають вартість за-штук. Інтеграція деяких із них у саму матрицю (наприклад, у-нарізання різьби) підвищує вартість інструментів, але часто знижує загальну вартість деталей, усуваючи транспортування та налаштування для окремих операцій.

Виробництво інструментів і штампів — це, по суті, точна обробка. Матриця має бути відфрезерована-з ЧПУ, вирізана-ерозійно-ерозійною технологією, відшліфована та встановлена-вручну, усе із загартованої сталі або карбіду. Кожна година цієї кваліфікованої роботи відображається в ціновій пропозиції інструментів. Але ця вартість фіксована. Це не змінює, штампуєте ви 10 000 деталей чи 10 мільйонів.

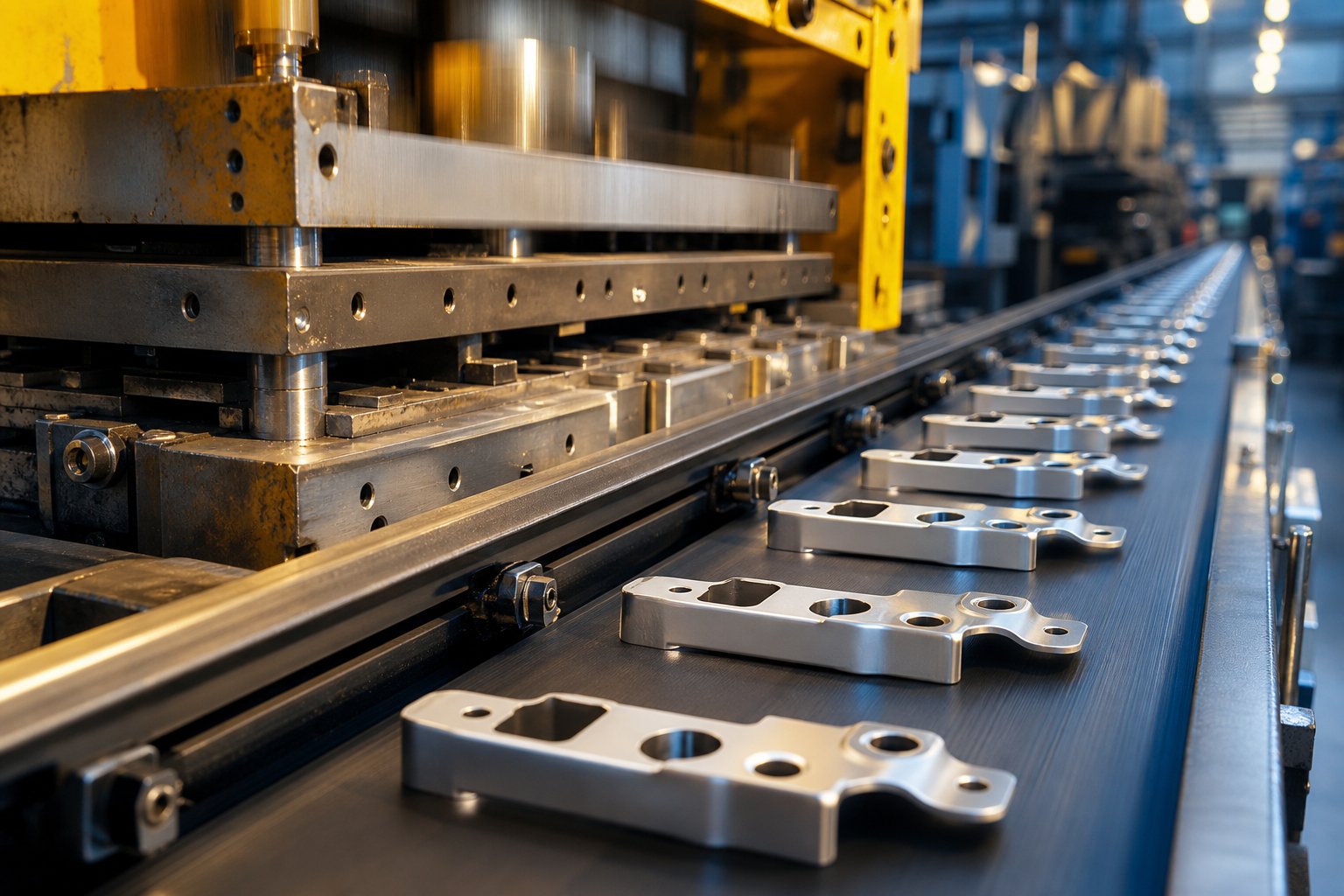

Порогові значення обсягу, де індивідуальні інструменти окупаються

Спеціальні штамповані деталі мають два рівні витрат:-одноразові інвестиції в інструменти та вартість виробництва за-штук. За малих обсягів вартість інструментів домінує над-економікою на одиницю. У великих обсягах він стає незначним на одну деталь, і низька вартість штампування на одну-штуку стає верхньою.

Розглянемо практичний приклад. Індивідуальний прогресивний штамп вартістю 25 000 доларів США, який виробляє деталь по 0,12 долара за кожну, виглядає дорого, якщо вам потрібна лише 1000 деталей (25,12 доларів за одиницю з амортизацією інструментів). При 100 000 деталей інструменти додають лише 0,25 дол. США за одиницю, в результаті чого загальна вартість становить 0,37 дол. При 1 000 000 деталей внесок інструментів падає до 0,025 доларів США за одиницю, а ваша загальна вартість становить приблизно 0,145 доларів США за частину. Обробка з ЧПУ такої самої геометрії може коштувати 3,00-5,00 доларів США за шматок незалежно від обсягу, оскільки кожна деталь потребує окремого машинного часу.

Відповідно до даних про економіку виробництва, отриманих у результаті порівняння металообробки, точка переходу, коли штампування стає дешевшим, ніж обробка з ЧПК, зазвичай становить від 5000 до 20 000 деталей, залежно від складності деталей і вартості матриці. Для простішої геометрії з меншими інвестиціями в інструменти розрив-настає раніше. Для високоскладних наборів штампів для металевого штампування з багатьма станціями можуть знадобитися більші обсяги, щоб окупити витрати на інструменти.

Загальна структура обсягу з галузевих посібників з інструментів розбивається так:

Ключове розуміння: не оцінюйте вартість інструментів ізольовано. Оцініть загальну вартість програми за вашим прогнозованим життєвим обсягом, включаючи повторні замовлення. Набори штампів для металевого штампування, які окупилися в перший рік, продовжують приносити цінність роками згодом лише з витратами на обслуговування, завдяки чому вони цінують активи, а не-разові витрати.

Очікуваний час виконання та що впливає на виконання

Вартість — це лише половина рівняння. Друга половина - час. Індивідуальні проекти штампування мають послідовний шлях розвитку, і кожен етап має діапазон тривалості, який залежить від складності:

1. Перевірка дизайну та CAE моделювання- 1 до 3 тижнів. Включає техніко-економічне обґрунтування, моделювання формування та оптимізацію макета смуги.
2. Детальний дизайн матриці- 2 до 4 тижнів. Повне CAD-моделювання всіх компонентів штампа, опис матеріалів і огляд дизайну разом із замовником.
3. Виготовлення штампу- 4 до 10 тижнів. Обробка з ЧПУ, дротяна електроерозія, шліфування, термообробка деталей інструментальної сталі та виготовлення твердосплавних пластин. Це найдовший етап і масштабується безпосередньо зі складністю матриці.
4. Монтаж і монтаж- 1 до 2 тижнів. Ручна-підгонка компонентів, перевірка вирівнювання та складання повного набору матриць.
5. Пробні прогони (вибірка T1)- 1 до 2 тижнів. Перші зразки штампуються, вимірюються та порівнюються зі специфікаціями. Деякі виробники досягають T1 всього за 4-5 тижнів для помірно складних штампів шляхом накладання фаз проектування та обробки.
6. Перегляд і повторні-суди- 1 до 3 тижнів, якщо потрібні коригування. Більшість матриць вимагає принаймні одного раунду тонкого-налаштування після початкових випробувань.

Загальний час виконання типового індивідуального прогресивного штампа коливається від 10 до 20 тижнів, причому прості складні матриці надходять швидше (6-10 тижнів), а складні матриці для перенесення займають більше часу (12-20+ тижнів).

Що прискорює або затримує цей графік? Виділяють кілька факторів. Повні та заморожені конструкції деталей запобігають петлям перегляду. Рання специфікація матеріалу дозволяє розробнику штампу завершити зазори та стратегії компенсації, не чекаючи рішень. Постачальники, які мають-власну електронну електророзію, ЧПУ та шліфування, усувають затримки з субпідрядниками. А реалістичні специфікації допуску дозволяють уникнути непотрібної точності, яка додає часу на обробку кожного компонента матриці.

Найпоширенішою помилкою покупця є недооцінка циклів перегляду. Кубик, який потребує трьох пробних-і-коригувальних ітерацій замість однієї, може збільшити від початкової оцінки на чотири-шість тижнів. Фронтальне{4}}завантаження інженерних зусиль за допомогою моделювання та перегляду DFM є найнадійнішим способом скоротити час виконання без зниження якості.

Розуміння цих економічних принципів допомагає вам складати бюджет і планувати. Але структура вартості лише говорить вам, чого очікувати. Робочий процес, який фактично постачає ваш штамп, від першої перевірки здійсненності до затвердження виробництва, визначає, чи стануть ці очікування реальністю.

Робочий процес спеціального штампування від дизайну до доставки

Знати економіку - це одне. Спостерігаючи за тим, як матриця справді оживає, від 3D-моделі на екрані до загартованої сталі, яка швидко виготовляє готові деталі, більшість покупців стикаються з несподіванками. Робочий процес є послідовним і керується шлюзом-: кожен етап має пройти, перш ніж розпочнеться наступний, і пропуск кроків майже завжди вимагає більше часу, ніж економії. Незалежно від того, чи передбачає ваш проект звичайний складений штамп чи складний прогресивний інструмент із двадцятьма станціями, арка розробки має однакову фундаментальну структуру.

Ось повна послідовність, якої дотримуються більшість проектів інструментів для штампування металу:

1. Техніко-економічна оцінка- Чи можна цю частину взагалі штампувати?
2. CAE моделювання- Прогнозуйте поведінку формування, визначте ризики, оптимізуйте геометрію цифровим способом.
3. Детальний дизайн матриці- Повне CAD-моделювання кожного компонента, компонування станції та прогресування смуги.
4. Виготовлення штампу- Механічна обробка з ЧПУ, електроерозійна обробка дроту, шліфування та термічна обробка деталей інструментальної сталі.
5. Монтаж і монтаж- Ручна-підгонка, перевірка вирівнювання та повне складання матриці.
6. Пробні прогони (вибірка T1)- Перші частини штамповані, виміряні та порівняні зі специфікаціями.
7. Коригування та повторні-суди- Точне-налаштування на основі розмірних даних початкових зразків.
8. Затвердження виробництва- Офіційне підтвердження- того, що матриця відповідає всім вимогам для масового виробництва.
9. Поточне обслуговування- Плановий профілактичний догляд і ремонт інструментів для штампування, щоб зберегти точність протягом мільйонів циклів.

Кожен шлюз містить конкретні результати та точки прийняття рішень. Розуміння того, що відбувається на кожному етапі та які запитання потрібно поставити, запобігає сюрпризам, які руйнують часові рамки та бюджети.

Оцінка здійсненності та моделювання CAE

Робочий процес починається до того, як буде розрізана будь-яка сталь або відкрити будь-який файл CAD для проектування матриці. Оцінка здійсненності дає відповідь на оманливо просте запитання: чи можна отримати цю геометрію деталі за допомогою штампування з урахуванням зазначеного матеріалу, товщини та допусків?

Досвідчена команда розробників інструментів для штампування та штампів оцінить вашу деталь на предмет обмежень щодо формування, труднощів з потоком матеріалу та потенційних ризиків дефектів. Вони дивляться на коефіцієнти глибини витягування, радіуси згину відносно товщини матеріалу, відстань між елементами, а також на те, чи можна виготовити деталь в одному штампі чи вимагає кількох етапів. Саме тут рано помічають непрактичні геометрії. Функцію, яка ідеально працює при обробці з ЧПК, може бути неможливо виштампувати без тріщин або може знадобитися додаткова станція формування, яка повністю змінює економіку проекту.

Запитання, які слід поставити на цьому етапі: чи визначив постачальник будь-які характеристики, які виходять за стандартні межі формування? Чи існують альтернативні геометрії, які досягають тієї ж функції з кращою технологічністю? Який тип матриці вони рекомендують і чому?

Коли техніко-економічне підтвердження підтверджує, що деталь придатна для штампування, моделювання CAE починає роботу. Використовуючи програмне забезпечення для аналізу кінцевих елементів, як-от AutoForm або DEFORM, інженери цифрово відтворюють весь процес формування перед тим, як приступити до фізичного інструменту. Відповідно доФахівці з моделювання CAE у розробці штампів, цей крок дозволяє передбачити поведінку потоку матеріалу, розподіл напруги та деформації, зміну товщини, схильність до зморщування та деформацію пружинного зворотного зв’язку, і все це до того, як на виготовлення матриці буде витрачено хоч один долар.

На етапі моделювання традиційний цикл «Проектування, виготовлення, випробування, виправлення, повторення» стискається в «Проектування, моделювання, оптимізація, виготовлення, мінімальне випробування». Виробники, які використовують CAE, зазвичай скорочують ітерації випробувань на 30-50%, що безпосередньо перетворюється на економію тижнів і менше дорогих модифікацій матриці. Формування граничних діаграм (FLD) визначає зони ризику утворення тріщин, карти потоншення показують місця, де матеріал може вийти з ладу, а компенсація пружності обчислюється математично, а не виявляється шляхом фізичних проб і помилок.

Для покупців практична вигода проста: постачальник, який моделює перед обробкою, постачає матриці, які з першого разу працюють ближче до правильного. Пропуск симуляції, щоб заощадити тиждень наперед, часто коштує від трьох до шести тижнів у пробних-і-коригувальних циклах у подальшому.

Проектування матриці, обробка та складання

З даними моделювання, що підтверджують підхід до формування, починається детальне проектування штампу. Це повномасштабне-CAD-моделювання кожного компонента: профілів пуансонів, блоків матриці, знімачів, направляючих систем, пружинних елементів і конструкції башмака матриці, яка тримає все в центрі під тоннажем. Для прогресивних штампів компонування смуги завершується тут, визначаючи крок (просування за хід), послідовність станцій і конструкцію брухту.

Спеціальний інструмент для штампування металу на цьому етапі — це не окрема деталь, а збірка з десятків до сотень точних компонентів, кожен з яких може працювати разом під динамічним навантаженням. Етап проектування зазвичай займає від двох до чотирьох тижнів і повинен включати офіційний огляд проекту, під час якого покупець перевіряє критичні розміри, опис матеріалу та будь-які зміни порівняно з оригінальною геометрією деталі.

Виготовлення штампів — це найдовший етап робочого процесу, який триває від чотирьох до десяти тижнів залежно від складності. Основні процеси включають:

• Фрезерування з ЧПУ- блоки матриць для чорнової та напів-чистової обробки, тримачі пуансонів і структурні компоненти із заготовок із інструментальної сталі.
• Дротова електроерозія- різання точних профілів пуансонів і матриць, особливо для складних контурів і вузьких внутрішніх кутів, які не можуть бути досягнуті фрезеруванням.
• Плоскошліфування- досягнення плоскості та паралельності на сполучених поверхнях, критично важливих для вирівнювання матриці та сталої висоти закриття.
• Теплова обробка- загартування компонентів інструментальної сталі до їх робочої твердості (зазвичай 58-62 HRC для різальних пуансонів), а потім відпустка, щоб збалансувати твердість і міцність.
• Фінішне шліфування та полірування- остаточне визначення розмірів затверділих компонентів і підготовка поверхні для формування зон, де потік матеріалу має бути плавним.

Складання та підгонка слідують за механічною обробкою. Навіть із ЧПК, компоненти інструментів для штампування вимагають ручної-підгонки кваліфікованими майстрами матриць, які перевіряють зазори-до-штампів, перевіряють вирівнювання в імітованих умовах пресування та забезпечують вільну роботу всіх рухомих елементів (стрипперів, вибивних штифтів, направляючих). Ця фаза зазвичай займає від одного до двох тижнів і завершується тестуванням на стендовому стенді для підтвердження механічної функції перед тим, як матриця піде на-прес.

Випробування, перевірка та схвалення виробництва

Перший прес-випробування, яке часто називають вибіркою T1, є моментом істини. Матрицю встановлюють у прес, який відповідає специфікаціям тоннажу та висоти затвора на етапі проектування, а перші частини штампуються. Інженери вимірюють кожен критичний розмір на цих зразках порівняно з відбитком деталей, документуючи відхилення та визначаючи, які станції штампу потребують коригування.

Рідко випробування T1 виробляє ідеальні деталі з першого ходу. Типові коригування включають точне-налаштування глибини проникнення пуансона, модифікацію компенсації пружності на згинальних станціях, регулювання тиску заготовки та станції прокладки, де розміри трохи відхиляються від-цільового.Досвідчені конструкторисплануйте цю ітерацію, розглядаючи T1 як етап перевірки, а не очікування-готових результатів негайно.

Друге випробування (T2) підтверджує, що коригування усунули відхилення, виявлені в T1. Для складних матриць може знадобитися T3. Кожен раунд звужує розрив між фактичними деталями та цільовими специфікаціями, доки всі розміри не потраплять у допустимі межі. Описане раніше-переднє завантаження симуляції CAE робить цей ітераційний цикл коротким. Без моделювання звичайними є від трьох до п’яти фізичних ітерацій. З ним більшість плашок досягають схвалення за один або два раунди.

Схвалення виробництва — це формальні ворота, де виміряні частини, статистичні дані та параметри процесу документуються та підписуються. Для автомобільних програм це приймає форму подання PPAP. Для аерокосмічної галузі це означає повний перший-звіт про перевірку виробу із записами про відстеження. Для загальних промислових деталей схвалення може бути просто звітом про розміри, який підтверджує, що всі характеристики відповідають вимогам.

Після схвалення матриця вступає в експлуатацію, а технічне обслуговування стає критичним фактором підтримки якості. Профілактичне технічне обслуговування за визначеним графіком, перевірка країв пуансона на знос, перевірка вирівнювання напрямних, заміна еластичних елементів і повторне -нанесення PVD-покриттів на формувальні поверхні зберігають допуски стабільними протягом сотень тисяч або мільйонів циклів. Ремонт інструменту для штампування стає необхідним, коли профілактичні заходи виявляють компоненти, що закінчуються--: зношені пуансони шліфуються або замінюються, направляючі втулки оновлюються, а активні поверхні покриваються повторно. Структурована програма технічного обслуговування, як профілактичного, так і екстраординарного, зменшує кількість браку, запобігає незапланованим простоям і продовжує термін служби матриці значно більше, ніж початкові прогнози.

Постачальники, які пропонують ці--кінцевий робочий процес під одним дахом, усувають ризик узгодження, пов’язаний із розподілом техніко-економічних можливостей, проектування, обробки та випробувань між кількома постачальниками.Рішення для штампу для штампування YICHENпроілюструйте цю повну-модель процесу на практиці: аналіз здійсненності та моделювання CAE вводяться безпосередньо в-власну обробку штампу, пробні запуски та перевірку розмірів, надаючи виробникам єдину точку відповідальності від початкової концепції до-готового до виробництва інструменту. Для команд, які переходять від ранніх досліджень до RFQ, цей інтегрований підхід стискає комунікаційні петлі та зберігає передбачувані часові рамки.

Добре-виконаний робочий процес забезпечує надійну роботу матриці. Але робочий процес настільки сильний, наскільки сильний партнер, який його виконує, що викликає останнє практичне запитання: як ви оцінюєте, чи справді постачальник може виконати процес, який він описує?

Як вибрати відповідного партнера для штампування

Кожен виробник штампів може показати вам список машин. Перш ніж вказати ціну, менша кількість може розповісти вам, як вони вирішать вашу конкретну проблему формування. Ця різниця між постачальником, який виконує замовлення, та партнером, який розробляє рішення, визначає, чи буде ваш проект запускатися у виробництво за графіком чи зупинятиметься під час циклів перегляду. Ось як їх розділити.

Критерії технічної спроможності для оцінки

Переглядаючи виробників штампів для металевого штампування, почніть із того, що вони насправді можуть, а не з того, що стверджує їхній веб-сайт. Огляд компанії, що виготовляє штампи для штампування металу, розповість вам їхню історію. Список їхнього обладнання, команда інженерів та історія проекту покажуть вам, чи зможуть вони впоратися з вашою частиною.

Використовуйте цей контрольний список, щоб структурувати свою оцінку:

• Діапазон тоннажу преса- Чи відповідає їхнє обладнання вашим розмірам деталей і товщині матеріалу? Постачальник із невеликими пресами не може виробляти глибоко{1}}автомобільні компоненти.
• Власне-проектування штампу та моделювання CAE- Постачальники, які проектують і моделюють внутрішньо, виявляють проблеми перед початком обробки. Аутсорсинговий дизайн додає комунікаційні прогалини та час виконання.
• Досвід складності Die- Попросіть приклади подібної геометрії деталей. Виробник штампувальних штампів, який має досвід роботи з прогресивними штампами з 20 станціями, працює на іншому рівні, ніж той, хто створює прості інструменти для штампування.
• Сертифікати якості- Сертифікації відповідності вашій галузі: ISO 9001 для загального застосування, IATF 16949 для автомобільної промисловості, AS9100 для аерокосмічної галузі. Перевірте їх, а не вірте постачальнику на слово.
• Можливість тестування та створення прототипів- Чи можуть вони провести зразки T1 у-дому та надати повні розмірні звіти? Постачальники, які замовляють пробні роботи субпідрядниками, втрачають контроль над швидкістю ітерації.
• Матеріальна експертиза- Підтвердьте, що вони запустили виробництво з вашого конкретного сплаву. Виробник матриці, який має досвід роботи з м’якою сталлю, може мати проблеми з фосфорною бронзою або високо-міцними дво-фазними марками.
• Географічна та логістична відповідність- Враховуйте витрати на доставку, перекриття часових поясів для зв’язку та рамки захисту ІВ у юрисдикції постачальника.
• Прозоре цитування- Детальна пропозиція окремо розбиває інструменти, ціну за штуку, матеріал і другорядні операції. Розпливчасті одноразові-котирування унеможливлюють чесне порівняння постачальників або визначення можливостей-зменшення витрат.

Поширені помилки покупців, яких слід уникати

Переглянувши сотні запитів пропозицій, досвідчені виробники штампів для металевого штампування постійно відзначають ті самі помилки покупців, які завищують витрати або затримують проекти:

Заниження допусків.Позначення кожного розміру як критичного змушує виробника матриці вбудовувати точність у функції, які цього не потребують. Визначте, які функції є функціонально критичними, і дозвольте стандартні допуски в інших місцях.

Без специфікацій матеріалів.Якщо сказати «нержавіюча сталь» без уточнення 304 проти 316 проти 430, то постачальник здогадується. Кожна марка має різну форму та потребує різних зазорів. Як підкреслюється в-посібниках з найкращої практики RFQ, точна марка матеріалу є однією з найпоширеніших відсутніх деталей, які затримують пропозиції на дні.

Вибір виключно за ціною.Найдешевша цінова фабрика штампів часто відображає короткі шляхи: тонші башмаки штампів, інструментальна сталь нижчого -класу або пропущені етапи моделювання. Ця економія знову з’являється у вигляді більш довгих циклів випробування, передчасного зносу матриці та невідповідних деталей після збільшення виробництва.

Не запитуються дані пробного запуску.Попросіть зразки розмірних звітів T1 і дані про можливості обробки з подібних минулих проектів. Постачальник, який не може забезпечити це, або не проводить суворих вимірювань, або не зберігає записи, і те, і інше свідчить про стабільність виробництва.

Перехід від дослідження до{0}}запиту на готовність до взаємодії

Ви ознайомилися з типами процесів, операціями формування, галузевими стандартами, факторами витрат і етапами робочого процесу. Розрив між дослідженням і дією – це добре-структурований запит пропозицій, надісланий кваліфікованому партнеру. Підготуйте повний пакет: файл 3D CAD плюс PDF із розмірами, точну марку матеріалу, прогноз річного обсягу, виноски допусків щодо критичних характеристик, вимоги до обробки поверхні чи покриття та ваш цільовий графік.

Для виробників і менеджерів із закупівель, які шукають партнера для виробників штампів, який охоплює техніко-економічний аналіз, CAE моделювання, обробку штампів, пробні запуски та остаточну перевірку під одним дахом,Рішення для штампу для штампування YICHENзапропонувати повний-спектар можливостей. Їхня інтегрована модель дає змогу переходити від початкового обговорення концепції до-готового до запиту пропозицій спеціального рішення для штампування без координації між кількома постачальниками, скорочуючи витрати на зв’язок і терміни розробки.

Найкращі відносини з постачальниками починаються з ясності з обох сторін. Чітко визначте, що вам потрібно, оцініть партнерів за глибиною розробки, а не лише за ціною, і оберіть виробника штампів для металевого штампування, чий робочий процес, сертифікати та стиль спілкування відповідають тому, як працює ваша команда. Це узгодження перетворює покупку інструменту на виробничу перевагу.

Поширені запитання щодо спеціального штампування

1. Яка різниця між спеціальним штампуванням і стандартним штампуванням?

Для стандартного штампування використовуються -існуючі інструменти для виготовлення загальних форм, таких як шайби чи прості кронштейни. Спеціальне штампування передбачає розробку інструментів з нуля для певної геометрії деталі, матеріалу та вимог допуску. Індивідуальний підхід дозволяє вашій конструкції деталі керувати інструментами, а не змушувати йти на компроміси, щоб підходити до наявних штампів. У той час як стандартні штампи мають нульову початкову вартість, спеціальний інструмент амортизується в обсязі виробництва та забезпечує значно нижчі витрати на-одиницю в масштабі, зазвичай беззбитковість від 5 000 до 20 000 деталей залежно від складності.

2. Скільки коштує спеціальний інструмент для штампування?

Індивідуальна вартість штампа зазвичай варіюється від 8 000 до 50 000 доларів США або більше залежно від таких факторів складності, як кількість станцій, вимоги допуску, сорт інструментальної сталі та чи потрібні твердосплавні вставки. Поступовий штамп із чотирма-станціями коштує набагато дешевше, ніж штамп із шістнадцять-станціями для виконання штампування, проколювання, багаторазового згинання та-нарізання різьби. Однак ці початкові інвестиції амортизуються за кожну виготовлену деталь. Наприклад, штамп вартістю 25 000 доларів США, який виробляє 1 000 000 деталей, додає лише 0,025 доларів США за одиницю до вартості інструменту, що робить його значно дешевшим, ніж обробка з ЧПК за обсягом.

3. Яких допусків може досягти спеціальне штампування?

Сучасне точне штампування зазвичай підтримує ±0,002 дюйма (±0,05 мм) на критичних елементах, у деяких випадках досягаючи ±0,001 дюйма (±0,025 мм). Мікро-штамповка електроніки просувається ще далі на територію нижче-0,025 мм. Досяжна точність залежить від типу елемента, матеріалу, стану матриці та характеристик преса. Плоскі заготовки та прошивні розміри легше тримати щільно, ніж кути згину або креслені глибини. Такі постачальники, як YICHEN, використовують симуляцію CAE і моніторинг SPC, щоб підтримувати ці допуски незмінно у великих серіях виробництва.

4. Скільки часу потрібно, щоб створити спеціальну матрицю для штампування?

Загальний час виконання стандартного індивідуального прогресивного матриці коливається від 10 до 20 тижнів. Це включає оцінку здійсненності (1-3 тижні), детальне проектування штампа (2-4 тижні), виготовлення штампа за допомогою ЧПК, електроерозійної обробки дроту та шліфування (4-10 тижнів), складання та підгонку (1-2 тижні), а також пробні запуски з регулюванням (2-5 тижнів). Прості складні матриці надходять швидше через 6-10 тижнів, тоді як складні матриці для перенесення можуть зайняти 12-20 тижнів. Попереднє завантаження інженерних зусиль через моделювання CAE і повні специфікації деталей є найнадійнішим способом скоротити часові рамки.

5. Які типи спеціалізованих штампів доступні та як вибрати?

Чотири основні типи задовольняють різні потреби. Прогресивні матриці переносять стрічку через кілька станцій для великих-маленьких---середніх деталей. Матриці перенесення переміщують окремі заготовки між станціями для великих або глибоко-витягнутих компонентів. Складні штампи виконують кілька операцій різання одночасно для плоских деталей з надзвичайною точністю. У штампах Fourslide використовуються багато-направлені слайди для складних згинів невеликих деталей. Вибір залежить від річного обсягу, розмірів і глибини деталей, геометричної складності, товщини матеріалу та вимог допуску. Такий кваліфікований партнер, як YICHEN, оцінює ці фактори під час оцінки здійсненності, щоб рекомендувати оптимальний тип матриці для вашого конкретного застосування.
