Профілактичне обслуговування штампу: від реактивного хаосу до контролю

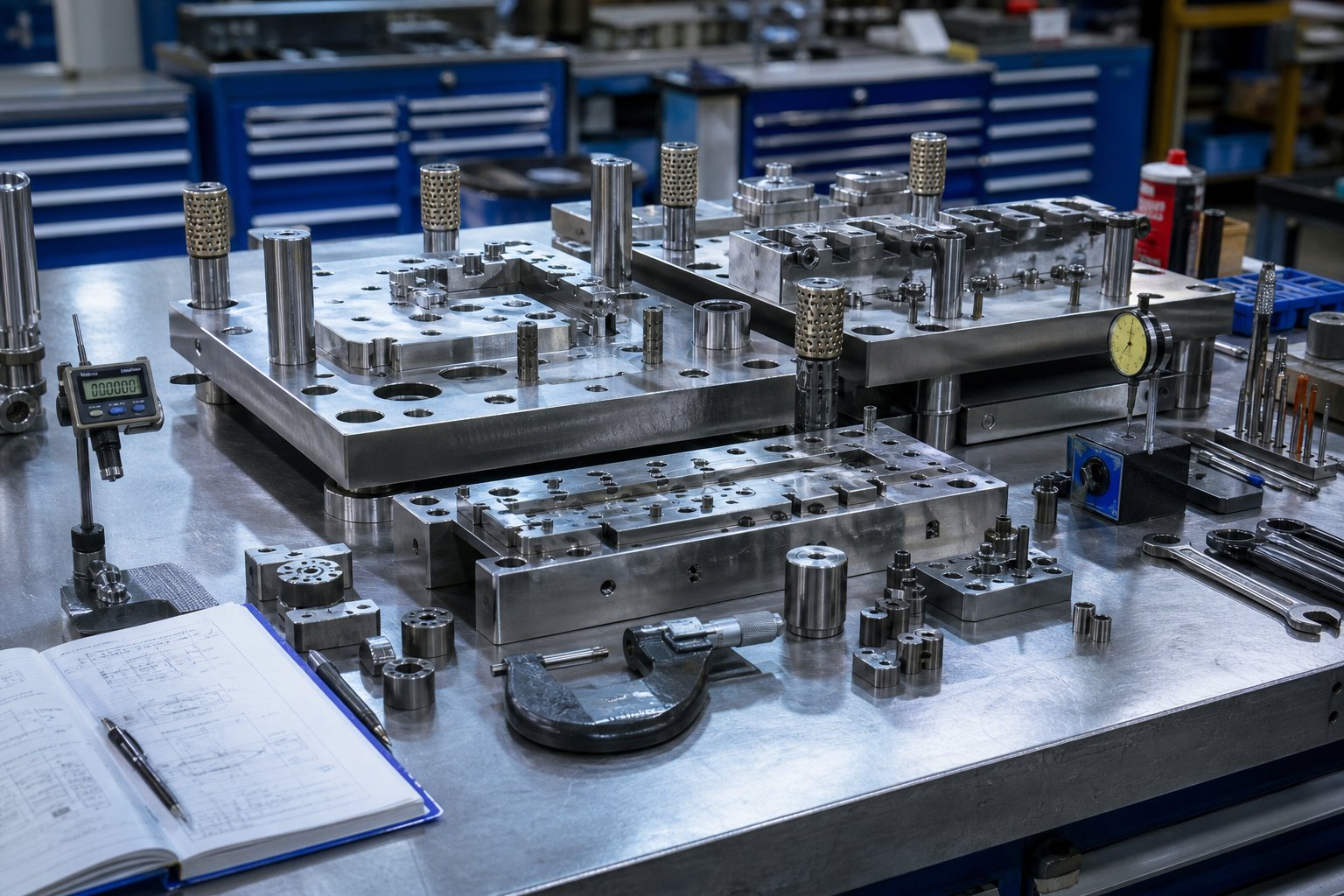

Розуміння профілактичного обслуговування штампу

Коли кубик ламається під час-пробігу, усе зупиняється. Преса простоює, деталі накопичуються вниз за течією, а хтось намагається знайти виправлення, якого слід було уникати кілька тижнів тому. Цей реактивний цикл спалює час, гроші та довіру до вашого виробничого графіка.Профілактичне обслуговування штампуіснує, щоб розірвати цей цикл, замінивши паніку плануванням.

Що насправді означає профілактичне обслуговування штампів

За своєю суттю ця практика проста. Ви обслуговуєте матрицю за графіком, перш ніж знос перетвориться на поломку. Цей графік може відповідати кількості ударів, календарним інтервалам або обом. Сама робота включає очищення, перевірку, змащування, заточування, заміну пружин і перевірку вирівнювання в заздалегідь визначених точках, щоб інструмент продовжував виготовляти прийнятні деталі безпечно та послідовно.

Профілактичне технічне обслуговування штампування — це практика виконання запланованих перевірок, очищення, змащування та обслуговування компонентів із визначеною кількістю тактів або календарними інтервалами, щоб контролювати нормальний знос до того, як він спричинить брак, незапланований простой або пошкодження матриці.

Ключовою відмінністю є час. Ви відкриваєте матрицю і звертаєтеся до елементів, що зношуються, тому що в розкладі зазначено, що час, а не тому, що на деталі з’явилася задирка або пуансон зламався. Саме цей перехід від реакції до наміру відрізняє магазини, які контролюють свої витрати на інструменти, від тих, яких вони постійно дивують.

Реактивні проти превентивних проти прогнозних підходів

Сприймайте підходи до обслуговування як сходинку зрілості. Реактивне обслуговування виправляє речі після їх поломки. Профілактичне технічне обслуговування обслуговує їх із запланованими інтервалами технічного обслуговування, щоб зменшити ймовірність відмови. Технічне обслуговування-на основі умов використовує-дані датчиків у реальному часі, щоб ініціювати обслуговування, коли вимірні параметри змінюються. Прогнозне технічне обслуговування йде далі, застосовуючи аналітику та машинне навчання для прогнозування збоїв на тижні наперед.

Більшість операцій штампування знаходяться десь між реактивним і превентивним. Модель зрілості обслуговування штампу для штампування, спочатку задумана Вінстоном Ледетом у 1999 році, відображає цей прогрес і дає командам чіткий шлях вперед. Кожен рівень базується на наступному. Ви не можете перейти до прогнозного моніторингу без попереднього створення послідовних профілактичних процедур і даних, які вони генерують.

Ця стаття служить практичною дорожньою картою для сходження по цій драбині. Він розповідає, як структурувати обов’язки, встановлювати інтервали за типом матеріалу, відстежувати технічне обслуговування в цифровому вигляді та проектувати матриці, які легше обслуговувати з самого початку. Незалежно від того, чи ваш цех зараз працює без офіційної програми чи вже дотримується базових графіків у пошуках оптимізації, мета та сама: перейти від реактивного хаосу до навмисного, вимірюваного контролю над ефективністю ваших інструментів.

Чому профілактичне обслуговування підвищує прибутковість штампування

Кожна операція штампування виконується на полях. Витрати на сировину домінують у бюджеті, але відразу за ними сидить праця та час простою, пов’язаний з техобслуговуванням. Різниця між прибутковим і програшним пробігом часто зводиться до того, чи це обслуговування відбувається на ваших умовах чи на умовах кубика.

Справжня вартість пропуску запланованого технічного обслуговування

Уявіть прогресивну матрицю на півдорозі шести-годинного виробництва. Перфоратор зношується за межі, і на штампованих краях починають утворюватися задирки. Оператор може не одразу помітити дефект, тому десятки чи сотні --специфікованих деталей рухаються вниз за течією, перш ніж хтось призведе до зупинки. Опускається прес. Технік з монтажу тягне плашку. Інструментальник замінює пуансон. Якісний карантин підозрілих частин. Керівництво змінює -послідовність завдань, щоб заповнити прогалину. Кожен із цих кроків несе вартість, яка ніколи не згадувалася в оригінальній цитаті.

A Журнал MetalFormingАналіз це чітко ілюструє: навіть один зламаний пуансон, заміна якого коштує 25 доларів США та одна година праці майстра для встановлення, генерує загальні витрати набагато більше 50 доларів США. Враховуючи роботу з налаштування, щоб витягнути та скинути матрицю, час-лабораторії для перекваліфікації-деталей, бракований матеріал, заробітну плату оператора, втрачену маржу на невироблені деталі та поглинання накладних витрат через три години простою пресування, реальна вартість однієї незапланованої події перевищує 500 доларів США. Масштабуйте це на кілька інцидентів на місяць, і вартість незапланованої поломки штампа стане серйозним гальмом для прибутковості.

Ефект каскаду робить реактивне технічне обслуговування таким дорогим. Зношений перфоратор створює задирки. Задирки призводять до відбраковування деталей під час перевірки. Відмови зупиняють виробничу лінію. Аварійний ремонт порушує графік для кожного завдання, яке стоїть за ним. Одна невелика умова зносу, залишена без контролю, викликає ланцюгову реакцію, яка торкається якості, доставки, праці та накладних витрат одночасно.

Досвід галузі незмінно показує, що позапланове технічне обслуговування обходиться приблизно в чотири рази дорожче, ніж планове обслуговування. Цей множник існує, оскільки запланований простой усуває витрати на простій преси, дозволяє уникнути-покупок компонентів у терміновому порядку, усуває цикл дослідження якості та зберігає послідовність виробництва.

Як PM захищає ваші інвестиції в інструменти

A єдиний прогресивний штампможе становити інвестицію від 50 000 до 500 000 доларів або більше залежно від складності, кількості станцій і якості матеріалу. Тобто капітальне обладнання. Дозволити йому погіршитися через недбалість – це нічим не відрізняється від того, щоб пропустити заміну масла на верстаті з ЧПК і сподіватися, що нічого не заїде.

Систематичне планове технічне обслуговування захищає ці інвестиції, уловлюючи знос до того, як він посилиться. Пуансон, заточений з правильним інтервалом, втрачає кілька тисячних частин матеріалу. Той самий перфоратор, який залишився до відмови, може сколоти, тріснути опорну пластину або пошкодити секцію матриці під нею, перетворивши повторне шліфування за 25 доларів на заміну компонента за 2000 доларів і-тижневе відновлення.

Добре-програма планового технічного обслуговування штампів забезпечує вимірювану віддачу в багатьох вимірах:

• Подовжений термін служби- Контрольоване заточування та заміна компонентів зберігають сукупний знос у проектних межах, додаючи роки продуктивної служби кожному інструменту.
• Передбачуваний обсяг виробництва- Заплановані періоди обслуговування дозволяють планувальникам включати технічне обслуговування у виробничий календар замість того, щоб реагувати на несподіванки.
• Знижені норми браку- Дотримання гострих країв, правильних зазорів і правильного вирівнювання зберігає штамповані частини в межах допуску, безпосередньо знижуючи, як профілактичне технічне обслуговування зменшує кількість браку під час роботи.
• Нижча вартість інструменту за-деталь- Розподіл загальної вартості матриці на більше звернень і менше екстрених ремонтів зменшує навантаження на інструменти, призначені для кожної штампованої деталі.
• Більш безпечна прес-операція- Зношені або пошкоджені інструменти спричиняють непередбачувані режими поломки, включаючи викид зламаних компонентів із матриці, висмикування та неправильне подавання, що загрожує операторам.

Рентабельність інвестицій у обслуговування штампу стає зрозумілою, якщо порівняти два сценарії поруч. Матриця, яка обслуговується кожні 150 000 ударів із запланованим заточуванням, заміною пружини та перевіркою, може працювати п’ять років, перш ніж знадобиться капітальний ремонт. Той самий штамп, що виконується реактивно, обслуговується лише після збоїв, може потребувати повної реконструкції через два роки та виробляти значно більше брухту під час кожного циклу. Математика щоразу надає перевагу профілактиці.

Проте для захисту прибутковості потрібні не тільки добрі наміри. Це вимагає структури, чіткого володіння завданнями на кожному рівні та правильних людей, які виконують правильну роботу в правильний час.

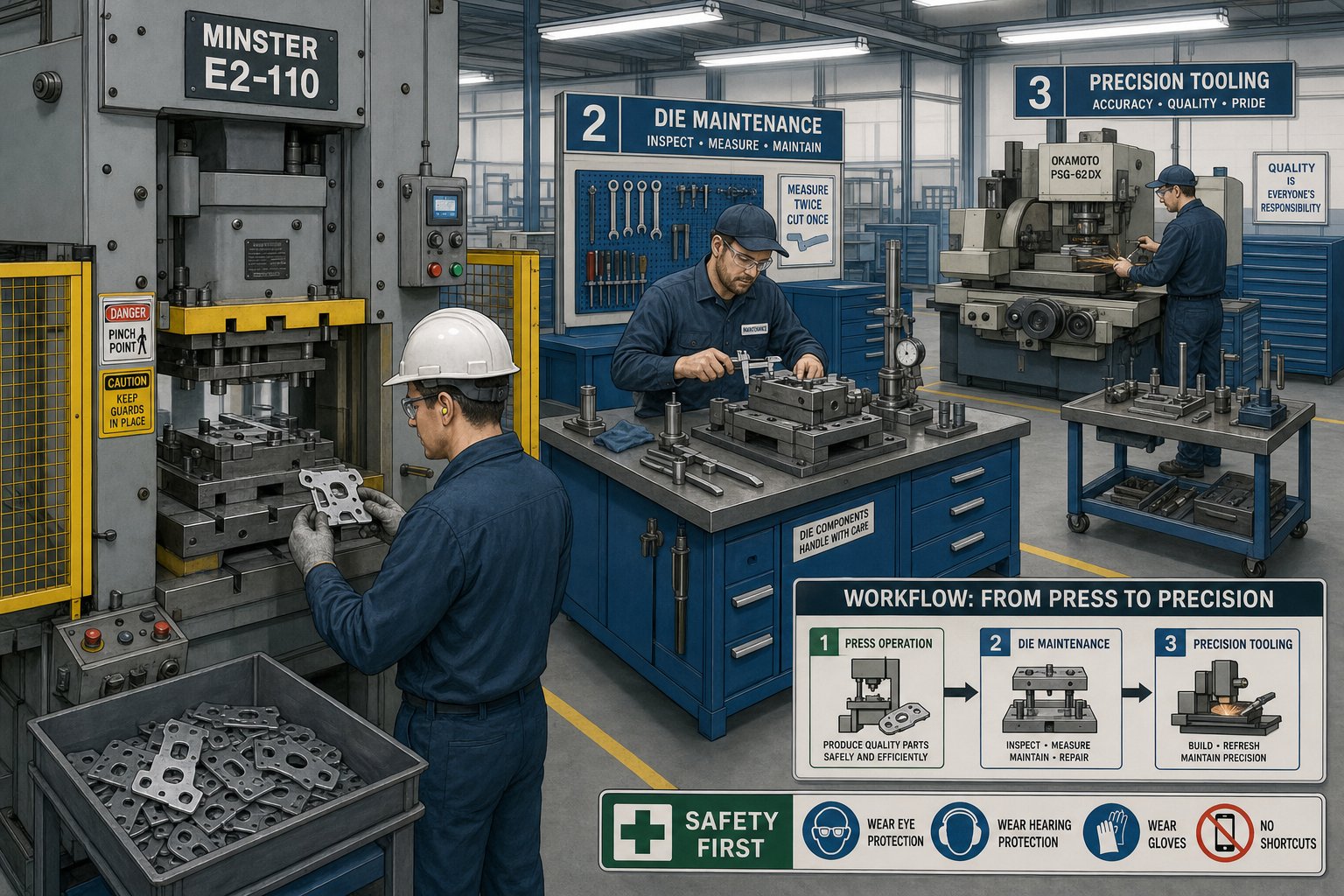

Три{0}}рівнева структура технічного обслуговування операцій штампування

Структура без ясності створює плутанину. Якщо кожен відповідає за стан смерті, то ніхто. Багаторівнева структура відповідальності за технічне обслуговування штампу призначає конкретні завдання певним рівням кваліфікації через певні проміжки часу, тому нічого не пропущено і ніхто не намагається працювати поза межами свого навчання. Подумайте про це як про три концентричних кільця захисту: оператори ловлять те, що відбувається прямо зараз, техніки вирішують питання, що зношуються з часом, а майстри інструментів відновлюють те, що вичерпано.

У таблиці нижче кожен рівень розподілено за частотою, вимогами до навичок і обсягом роботи:

Щоденні перевірки та інспекції оператора

Оператори є першою лінією виявлення. Контрольний список для перевірки оператором штампу не потребує вимірювальних інструментів чи розбирання. Він покладається на навчене спостереження: чи слимаки падають чисто, чи складають стопки в матриці? Чи рівномірно доходить мастило до стрічки? Чи добре виглядає та відчувається деталь порівняно з еталонним зразком? Смуга проходить прямо через пілоти?

Ці перевірки займають хвилини, але виявляють проблеми, які виникнуть протягом усієї зміни. Слимак, який застряг у отворі матриці, наприклад, може зруйнувати лицьову поверхню пуансона за кілька сотень ударів, якщо ніхто не помітить.Арт Гедрік з Дієологіїпідкреслює, що прибирання сміття, такого як шлаки, стружки та накопичення мастила з штампів, є однією з найпростіших, але ефективних робіт з технічного обслуговування, які може виконувати оператор.

Технік з періодичного обслуговування

Обов’язки технічного спеціаліста з технічного обслуговування штампів знаходяться на середньому рівні, і саме тут виконується основна частина запланованої профілактичної роботи. Техніки відкривають матрицю на стенді, перевіряють поверхні, що зношуються, вимірюють зазори-до-форми за допомогою щупів або оптичних компараторів і оцінюють, чи ріжучі кромки досягли точки загострення. Вони замінюють азотні пружини або гвинтові пружини, термін служби яких--наближається до кінця, перевіряють, чи всі штифти встановлені, а гвинти закручені, а також перевіряють поверхні кулачків або зносостійкі пластини на наявність подряпин.

Важливою відмінністю тут є те, що технічні спеціалісти обслуговують матрицю на основі графіка, а не симптому. Вони не реагують на задирки на частині. Вони втручаються у заздалегідь визначену кількість ходів, щоб запобігти появі задирки. Це серцебиття профілактичної програми.

Процедури капітального ремонту-рівня інструментальника

Процедури капітального ремонту інструментальних штампів представляють найглибший рівень втручання. Повний капітальний ремонт означає, що кожен компонент виходить. Кожен пуансон, секція матриці, вставка знімача, направляючий штифт і втулка вимірюються за розмірами оригінальної конструкції. Компоненти, які перевищили межі сукупного зносу, замінюють. Час між станціями перевіряється та скидається. Перед поверненням у виробництво матрицю збирають, встановлюють і виводять, щоб підтвердити, що вона відповідає допускам друку деталей.

Цей рівень роботи вимагає навичок-рівня підмайстра та доступу до шліфувальних верстатів, обладнання для електророз’ємної обробки та точних вимірювальних інструментів. Це ніколи не слід робити персоналу без повного досвіду виготовлення штампа. Доручення роботи з капітального ремонту недостатньо-кваліфікованому персоналу може призвести до появи помилок, пошкодження компонентів або створення небезпечних умов у пресі.

Сила цього три{0}}підходу полягає в розподілі. Оператори виконують часті спостереження низької-складності, які майже нічого не коштують. Технічні спеціалісти виконують періодичні послуги середньої-складності, які підтримують матрицю в робочих межах. Майстри інструментів виконують нечасті,-відновлення високої{6}}складності, які повертають матрицю до-нового стану. Кожен рівень вловлює те, що рівень вище не може побачити на своїй нижчій частоті, створюючи перекриваючі рівні захисту від незапланованих збоїв.

Звичайно, знання того, хто виконує роботу і коли її виконувати, вирішує лише половину рівняння. Найпоширеніше завдання на рівні 2, загострення, вимагає власного набору критеріїв прийняття рішення для правильного виконання без скорочення терміну служби матриці.

Критерії прийняття рішень щодо загострення та відновлення

Загострення є найпоширенішим практичним-завданням у будь-якій програмі профілактичного обслуговування штампів. Крім того, це завдання найчастіше виконується надто пізно, занадто агресивно або без документації. Зробити це правильно означає точно знати, коли потрібно загострити штампи для штампування, скільки матеріалу видалити та коли компонент був відшліфований після точки корисного використання.

Коли заточувати чи коли замінювати

Як зрозуміти, що край потребує уваги? Ви вимірюєте докази, які він залишає. Найбільш надійним спусковим механізмом є висота задирок на штампованих деталях. Загальний поріг висоти задирок для заточування штампів у застосуваннях з м’якої сталі становить від 0,003 до 0,005 дюйма (0,076 до 0,127 мм). Коли задирки постійно перевищують цей діапазон, ріжуча кромка достатньо закруглена, щоб її потрібно було шліфувати. Апосібник з технічного обслуговування з посиланням на процедуру Davinciпрапорці пуансона повторного шліфування огляду, коли знос краю перевищує 0,1 мм.

Інші вимірні показники включають зміни в співвідношенні смуги зсуву-до-зони руйнування на порожніх краях. Свіжий край створює чисту смугу зрізу приблизно на одну-третину товщини матеріалу. У міру притуплення удару ця смуга зменшується, а зона перелому стає грубішою. Зміщення розмірів у розмірах отворів або порожніх профілів також сигналізує про знос, оскільки закруглений край зміщує матеріал, а не зрізає його чисто.

Загострення усуває звичайний знос кромок. Він не виправляє відколи, тріщини, пластичну деформацію або повторну втрату вирівнювання. Якщо перфоратор має тріщини або продовжує виходити з ладу невдовзі після обслуговування, це означає, що проблема вийшла за рамки ремонту на територію заміни.

Найкращі методи шліфування секцій пуансона та матриці

Найкращі методи заточування матриці починаються з правильного обладнання. Прецизійна поверхнева шліфувальна машина, а не настільна шліфувальна машина, є правильним інструментом для відновлення поверхонь пуансона та секцій матриці. Метою є контрольоване, паралельне видалення заготовки, що зберігає оригінальну геометрію робочої поверхні.

Основні правила, яких слід дотримуватися при шліфуванні:

• Видаліть лише мінімально необхідний матеріал.Легкі проходи від 0,0005 до 0,001 дюйма за прохід запобігають накопиченню тепла та зберігають твердість інструментальної сталі. Як зазначає Moeller Precision Tool, застереження щодо надмірного нагрівання під час шліфування є важливим, щоб уникнути пошкодження поверхні.
• Дотримуватися паралелізму.Лицьова сторона пуансона повинна залишатися плоскою та перпендикулярною до корпусу пуансона. Будь-яке кутове відхилення змінює ефективний зазор і створює нерівномірний знос під час наступного прогону.
• Зберегти розміри землі.Ріжучі пуансони мають пряму поверхню під лицьовою поверхнею, яка підтримує взаємозв’язок зазору матриці. Шліфування через цю поверхню змінює профіль пуансона та вимагає переробки геометрії зазору.
• Дотримуватись кутових зазорів.Якщо секція матриці має кутовий рельєф за ріжучою кромкою, переконайтеся, що кут рельєфу залишається правильним після шліфування. Зменшений кут рельєфу прискорює повторне-туплення.
• Після шліфування зніміть задирок і відполіруйте.Краї дроту, що залишилися після шліфування, можуть відколотися під час штампування та вставити в деталі або поверхні матриці. Легке хонінгування видаляє їх без зміни геометрії.
• Прокладка для компенсації.Кожна тисячна частина, видалена з грані пуансона, скорочує його ефективну довжину. Додайте еквівалентні прокладки позаду пуансона, щоб підтримувати належну висоту закриття та час у матриці.

Відстеження сукупного вилучення запасів

Кожен цикл заточування споживає обмежений ресурс: саму секцію пуансона або матриці. Ось чому документування видаленого матеріалу для кожної служби так важливо. Пуансон, спочатку розроблений із терміном служби повторного заточування 0,060 дюйма, не можна заточувати нескінченно довго. Після досягнення загальних лімітів видалення із запасів компонент перейшов із ремонту на територію заміни, незважаючи на те, наскільки різким виглядає край сьогодні.

Найкраща практика полягає в записі кількості, вилученої під час кожного обслуговування, безпосередньо на картці технічного обслуговування штампу або у вашій системі відстеження. Простий поточний підсумок, удар за ударом, точно повідомляє вашим технікам, скільки ресурсу залишилося. Типові припуски на повторне шліфування коливаються від 0,040 до 0,080 дюйма залежно від довжини пуансона, класу матеріалу та наявності в конструкції ступінчастих елементів, які обмежують загальне укорочення.

Коли пуансон досягає від 75 до 80 відсотків максимально допустимого видалення, позначте його для заміни під час наступного запланованого капітального ремонту. Очікування, доки він повністю вичерпається, ризикує запустити виробництво на компоненті, у якого вже немає достатньої площі для збереження зазору, що прискорює знос відповідної секції матриці та створює більш дорогу проблему, ніж заміна одного пуансона.

Рішення щодо різкості, однак, не існують ізольовано. Матеріал, що протікає через матрицю, має прямий і вимірюваний вплив на те, наскільки швидко тьмяніють краї та який тип зносу домінує в структурі деградації.

Коригування-спеціального технічного обслуговування матеріалу

Штамп для штампування, що працює з м’якою сталлю при 150 000 ходах між обслуговуваннями, може потребувати уваги при 80 000 ударах, коли той самий інструмент працює з нержавіючої сталі. Матеріал, що проходить через ваш кубик, не є пасивним учасником. Він активно визначає, наскільки швидко тьмяніють краї, який тип зношування домінує та на чому слід зосередитися на обслуговуванні. Єдиний графік-підрахунку штрихів, рівномірно застосований до всіх матеріалів, гарантує, що ви або обслуговуєте одні матриці занадто рано, або дозволяєте іншим працювати небезпечно довго.

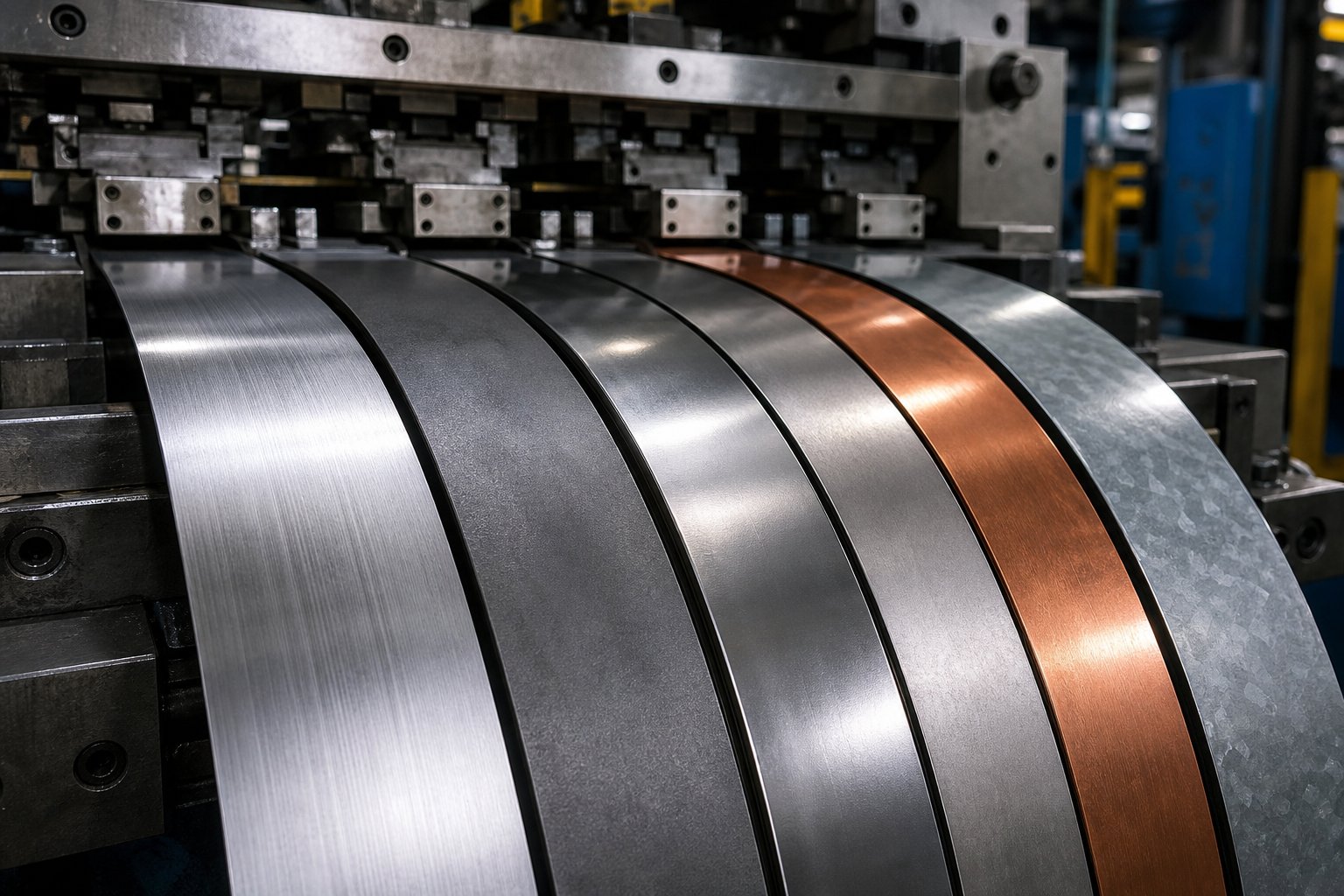

Схеми зносу за типом матеріалу

Різні метали атакують інструмент принципово різними способами. Розуміння цих механізмів допомагає передбачати проблеми, а не реагувати на них.

Нержавіюча стальє одним з найбільш агресивних матеріалів на штампах. Його високий вміст хрому та схильність до робочого-твердіння під час формування створюють умови адгезивного зношування, коли листовий матеріал мікро-зварюється до поверхні інструменту під дією тертя та тепла. Це неприємно, і це одна з головних проблем, пов’язаних із штампом-у прес-центрах. Після того, як почнеться подразнення, перенесення матеріалу накопичується на поверхнях пуансона та матриці, забиваючи наступні деталі та прискорюючи подальше пошкодження. Інтервали технічного обслуговування штампів для штампування з нержавіючої сталі повинні враховувати цей адгезивний механізм, скорочуючи перевірки змащення, збільшуючи частоту перевірок для накопичення поверхні та запускаючи заточування раніше базового рівня.

Алюмінійпредставляє інший виклик. Замість того, щоб викликати подразнення в традиційному розумінні, алюміній створює-зверхню кромку (BUE) на ріжучих поверхнях. Частинки м’якого алюмінію прилипають до поверхні пуансона і накопичуються шар за шаром, ефективно змінюючи геометрію інструменту. BUE спричиняє невідповідні розміри отворів, нерівні краї різу та збільшення сил зачистки. Технічне обслуговування алюмінієвих штампів зосереджено на протоколах очищення, видаленні відкладень BUE до того, як вони затвердіють, і застосуванні обробки поверхні, як-от TiN або DLC-покриття, які протистоять адгезії матеріалу. Інтервали заточування можуть не зменшитися так різко, як у випадку з нержавіючої сталі, але частота очищення значно збільшується.

Високо{0}}міцні низьколеговані-сталі (HSLA).створюють переважно абразивний знос. Їхня вища твердість і оксид{1}}характеристики діють як наждачний папір на поверхні пуансона, поступово відшліфовуючи матеріал інструменту з кожним ударом. Дослідження зРекомендації щодо застосування AHSSпоказує, що вдосконалені сорти сталі можуть досягати значень твердості в чотири-п’ять разів вищих, ніж м’яка сталь, а деякі мартенситні сорти наближаються до твердості самого інструменту. Частота технічного обслуговування сталевих штампувальних штампів HSLA повинна відображати цю реальність. Там, де м’яка сталь може допускати 150 000 ударів між заточуваннями, сорти HSLA можуть скоротити цей інтервал на 40–60 відсотків залежно від товщини та конкретного сорту.

М'яка сталь (CRS/HRS)служить базовою лінією. Він забезпечує помірне абразивне зношування з передбачуваною швидкістю, що робить його найлегшим матеріалом для планування. Стандартні інтервали PM, розроблені для м’якої сталі, слід розглядати як початковий орієнтир, а не як універсальне правило.

У наведеній нижче таблиці порівнюються загальні штамповані матеріали з їх домінуючим типом зношування, рекомендоване коригування інтервалу PM відносно базової лінії м’якої сталі та те, на що ваша команда технічного обслуговування повинна звернути увагу:

Налаштування інтервалів PM для твердості матеріалу

Отже, як це втілити у ваш фактичний графік? Почніть із свого перевіреного базового інтервалу для м’якої сталі на даному штампі. Потім застосуйте мультиплікатор матеріалу на основі домінуючого механізму зносу та тяжкості.

Наприклад, якщо матриця №247 надійно працює при 120 000 ходів між використанням холоднокатаної-сталі, і ви переміщуєте цей інструмент на застосування з нержавіючої сталі, ваш скоригований інтервал зменшується приблизно до 60 000–84 000 ударів. Це не припущення. Він відображає, як твердість матеріалу впливає на знос матриці через специфічний для нержавіючої сталі адгезійний механізм у поєднанні з вищими силами формування.

Кілька практичних вказівок щодо коригування вашого графіка PM для типу штампованого матеріалу:

• Не чекайте доказів.Якщо ви зміните матеріали та збережете старий розклад, ви, ймовірно, виявите необхідне коригування лише після невдачі. Застосовуйте менший інтервал заздалегідь під час першого запуску.
• Уточнити за допомогою даних.Після двох або трьох циклів обслуговування нового матеріалу оцініть фактичний знос. Якщо секції матриці демонструють менший знос, ніж очікувалося, на скороченому інтервалі, ви можете трохи подовжити. Якщо вони вже наближаються до меж, скорочуйте далі.
• Враховуйте зміни товщини.Більш товстий матеріал збільшує абразивне навантаження на ріжучі кромки. Стрибок від 1,0 мм до 2,0 мм для тієї самої марки матеріалу може призвести до додаткового скорочення інтервалу обслуговування на 20-30 відсотків.
• Підберіть інструментальну сталь і покриття до матеріалу.Пуансон D2, який використовує HSLA з агресивними інтервалами, швидко витрачає припуск на повторне заточування. Перехід до інструментальних сталей порошкової металургії або додавання PVD-покриттів може відновити інтервали, наближені до базових, одночасно зменшивши загальне обслуговування протягом терміну експлуатації матриці.

Інструкції щодо застосування AHSS висвітлюють практичний приклад: хромований -інструмент D2, що формує двофазну сталь, вийшов з ладу лише після 50 000 деталей, у той час як з тієї самої інструментальної сталі з іонним азотуванням і PVD-покриттям нітридом хрому виготовлено понад 1,2 мільйона деталей. Це 24-кратна різниця в довговічності інструменту, яка повністю зумовлена ​​відповідністю обробки поверхні механізму зношування матеріалу.

Висновок очевидний: ваш графік PM не є фіксованим документом. Це живий каркас, який згинається залежно від того, що насправді вирізає та формує матриця. Обробка всіх матеріалів однаково гарантує неоптимальні результати. Цехи, які пристосовують інтервали до поведінки матеріалу, отримують довший термін служби матриці, менше сюрпризів і точніше планування виробництва.

Щоб зафіксувати ці -спеціальні коригування матеріалу, відстежувати, як кожна матриця реагує на різний матеріал, і ідентифікувати закономірності у вашому парку, потрібно більше, ніж буфер обміну. Для цього потрібна система для запису, аналізу та дії з даними обслуговування в масштабі.

Цифрове відстеження та інтеграція CMMS для обслуговування штампу

Паперова картка, під’єднана до башмака, повідомляє вам, що трапилося останнього разу, коли хтось згадав це записати. Він не може попередити вас про час обслуговування, позначити кубик, який споживає вдвічі більше бюджету на обслуговування, ніж його сусіди, або показати вам, який режим збою постійно повторюється на тій самій станції. Розрив між знанням про необхідність запланованого обслуговування штампів і фактичним керуванням цим обслуговуванням за допомогою десятків чи сотень інструментів є проблемою даних. Щоб її вирішити, потрібна цифрова система відстеження технічного обслуговування штампу, яка збирає правильну інформацію, ініціює правильні дії та виявляє закономірності, невидимі для-ведення записів вручну.

Програмне забезпечення CMMS для обслуговування штампів усуває розрив зв’язку, який турбує більшість цехів: виробництво знає, що матриця працювала, але інструментальний цех не знає, скільки ходів накопичилося з моменту останнього обслуговування. Інструментальний цех знає, що матриця була заточена, але ніхто не записав, скільки матеріалу було видалено. Коли ці прогалини збільшуються протягом місяців і років, ви втрачаєте здатність щось передбачити. Ви повернулися до реакції.

Основні поля даних для записів технічного обслуговування матриці

Що насправді повинна фіксувати ваша система під час кожної події обслуговування? Не все однаково цінне. У наведених нижче полях представлено мінімальний набір даних, який забезпечує змістовний аналіз тенденцій і точність планування:

Кожне поле служить для певної аналітичної мети. Підрахунок інсультів під час обслуговування дає змогу планувати технічне обслуговування на основі кількості тактів шляхом порівняння фактичних інтервалів із запланованими. Матеріал, видалений для кожного компонента, забезпечує кумулятивне відстеження повторного подрібнення, щоб ви знали, коли пуансон наближається до порогу заміни. Записи про заміну компонентів сприяють прогнозуванню запасних частин. Комбінація всіх полів разом дає вам те, чого не може отримати жодна паперова система: доступну для запитів, сортування, готову-історію кожного кубика у вашому парку.

Багато магазинів уже неофіційно відстежують частину цієї інформації. Різниця між неофіційним і систематичним полягає в тому, чи можете ви отримати повну історію обслуговування матриці №247 за десять секунд, побачити, що вона спожила на 40 відсотків більше праці на технічне обслуговування, ніж аналогічні матриці, і дослідити, чому. Така видимість існує лише в структурованій цифровій системі.

Використання історичних тенденцій для оптимізації розкладів PM

Необроблені дані стають цінними, коли виявляють закономірності, яких ви не могли побачити раніше. Ось де цифрове відстеження історії технічного обслуговування штампу окупається, крім простого планування.

Розглянемо три типи аналізу, які дозволяють історичні дані технічного обслуговування:

Виявлення штампів, які потребують-обслуговування.Коли кожна подія обслуговування реєструється разом із робочим часом і вартістю запчастин, ви можете ранжувати свій парк штампів за загальними витратами на обслуговування. Викиди стають очевидними. Штамп, вартість якого втричі перевищує середній показник флоту за 100 000 ударів, може мати недолік конструкції, невідповідність матеріалу або повторювану проблему, яку повторне заточування не може вирішити. Без даних цей кубик просто здається дорогим. За допомогою даних ви можете підтвердити це та виправдати інженерне втручання або заміну.

Виявлення повторюваних режимів відмови.Якщо станція 5 на матриці №312 потребує заміни пуансона через три послідовні інтервали обслуговування, це означає, що відбувається щось системне. Можливо, зазор неправильний для матеріалу. Можливо, марка штампованої сталі не підходить для застосування. Можливо, смуга подається трохи з-центру та завантажує станцію асиметрично. Дані Trend виявляють ці закономірності, щоб ваші виробники інструментів могли усунути першопричини, а не постійно замінювати симптом.

Розрахунок справжньої ціни за звернення.Більшість моделей вартості штампування враховують матеріал, час пресування та робочу силу. Деякі з них включають навантаження на технічне обслуговування, розподілене за один удар. Розрахунок вартості за удар для штампувальних штампів ділить загальні витрати на технічне обслуговування (робота + деталі + час простою) на загальну кількість ударів, виконаних між капітальними ремонтами. Цей показник дає змогу порівняти справжню експлуатаційну вартість подібних штампів, оцінити, чи справді дорожчий штамп із кращою інструментальною сталлю заощадить гроші протягом терміну служби, а також визначити момент, коли штамп слід вивести з експлуатації, а не ремонтувати знову.

A Аналіз журналу MetalFormingпідкріплює цю думку: фактичні витрати на технічне-обслуговування штампів залишаються невідомими для багатьох організацій, оскільки ремонтні та профілактичні роботи часто змішуються з відстеженням витрат. Важливо розділити ці категорії у вашій цифровій системі. Витрати на реактивний ремонт мають зменшуватися з часом у міру розвитку вашої програми PM, тоді як витрати на заплановане технічне обслуговування можуть дещо зрости, але забезпечать непропорційну економію за рахунок уникнення простоїв і браку.

Етапи впровадження цифрового відстеження

Перехід від паперових карток чи електронних таблиць до функціональної цифрової системи відстеження не потребує шести{0}}інвестицій у програмне забезпечення або річного-циклу впровадження. Це вимагає навмисної послідовності, щоб кожен крок спирався на попередній. Ось практичний шлях розгортання:

1. Визначте поля даних.Почніть із таблиці вище та налаштуйте її відповідно до своєї операції. Протистояти бажанню зафіксувати все в перший день. Цілеспрямований набір із десяти-дванадцяти полів, які люди фактично заповнюють, перевершує п’ятдесят полів, які ігноруються.
2. Встановіть тригери-підрахунку ударів для кожного кубика.Використовуйте існуючі базові інтервали як вихідні точки. Якщо матрицю зараз обслуговують, «коли здається, що вона цього потребує», оцініть консервативну кількість ударів на основі досвіду вашого найкращого техніка та уточніть її звідти. Сучасні платформи CMMS можутьпідрахунок ходів тяги безпосередньо з ПЛК преса, усуваючи проміжки в ручному журналюванні, які спричиняють більшість збоїв у плануванні.
3. Навчіть операторів і техніків вводу даних.Саме тут більшість реалізацій зупиняється. Якщо системою важче користуватися, ніж паперовою карткою, люди не використовуватимуть її. Виберіть платформу з інтерфейсом-для мобільних пристроїв або планшетів, щоб дані вводилися в пресі чи на лавці, а не на настільному комп’ютері в магазині через двадцять хвилин.
4. Налаштувати сповіщення про автоматичне планування.Налаштуйте систему на сповіщення керівника інструментального цеху, коли матриця наближається до порогу експлуатації. Метою є проактивне залучення: інструментальний цех планує вікно обслуговування до того, як виробництво виявляє проблему. Сповіщення мають спрацьовувати через 80–90 відсотків інтервалу, щоб мати час для планування вилучення, не порушуючи поточний цикл.
5. Створюйте панелі звітів для постійного вдосконалення.Після того, як у вас буде два-три місяці постійного надходження даних, створіть представлення даних, які відповідають на найважливіші запитання. Які кубики коштують найбільше за влучення? Які технічні спеціалісти найшвидше заповнюють PM без зворотних викликів? Які комбінації штампів-матеріалів споживають інтервали обслуговування швидше, ніж планувалося? Ці інформаційні панелі перетворюють необроблені дані на рішення.

Загальна перевага цифрового відстеження полягає в тому, що кожна подія служби робить ваше наступне рішення про планування більш розумним. Через шість місяців ви більше не гадаєте з інтервалами. Ви встановлюєте їх на основі фактичної прогресії зносу для кожної конкретної матриці, що працює з кожним конкретним матеріалом. Через рік ви можете спрогнозувати споживання запасних частин, передбачити, коли матриці потребуватимуть капітального ремонту, і продемонструвати фінансовий вплив вашої програми PM керівництву за допомогою твердих цифр, а не анекдотичних заяв.

Тим не менш, навіть найкраща система відстеження може впоратися лише з тим тягарем обслуговування, який був розроблений матрицею. Деякі матриці вимагають надмірного обслуговування не через помилки в розкладі, а тому, що їх конструкція ускладнює регулярне технічне обслуговування, ніж воно повинно бути. Цей зв’язок між тим, як сконструйовано штамп, і тим, скільки зусиль потрібно для його підтримки протягом усього терміну експлуатації, є тим, з чого насправді починається довгостроковий{2}}контроль витрат.

Як дизайнерські рішення формують результати технічного обслуговування

Кожен штамп надходить до вашої інструментальної кімнати з уже записаним на сталі призначенням для обслуговування. Матриця, розроблена без уваги для зручності обслуговування, карає вашу команду з кожним інтервалом PM: компоненти, до яких неможливо отримати доступ без повного розбирання, не-стандартні кріплення, які потребують спеціального інструменту, монолітні секції, які вимагають повної заміни, коли зношується лише невелика ділянка. Навпаки, матриця, розроблена для ремонтопридатності, перетворює звичайне обслуговування на швидку, передбачувану операцію, завдяки якій ваш прес працює, а ваші витрати контролюються.

Цей зв'язок між проектуванням і вартістю обслуговування часто непомітний на етапі пропозиції. Два штампи, які виробляють ідентичні деталі з однаковою швидкістю циклу, можуть мати надзвичайно різні навантаження на обслуговування протягом усього терміну експлуатації, залежно виключно від того, як вони були сконструйовані. Розуміння принципів проектування штампів для технічного обслуговування дає менеджерам інструментарію словниковий запас, щоб оцінювати штампи перед покупкою, а не після того, як вони почнуть ламатися.

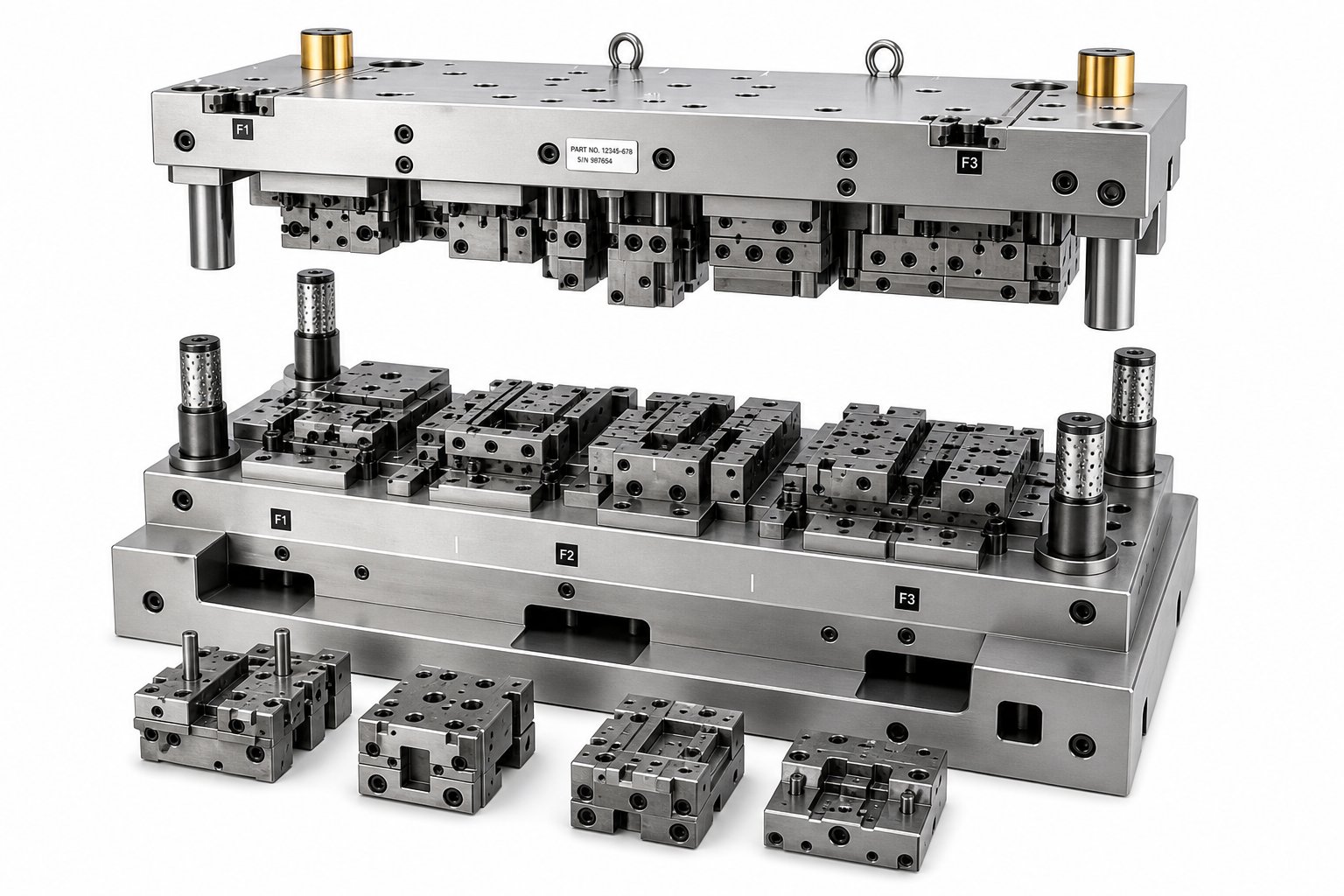

Принципи-проектування-обслуговування в інженерії штампу

Що відрізняє матрицю, яку легко обслуговувати, від тієї, яка бореться з вами під час кожного інтервалу обслуговування? Це зводиться до кількох навмисних інженерних рішень, прийнятих на етапі проектування.

Секційні пластини проти монолітної конструкції матриці.Це єдиний найефективніший вибір конструкції для-тривалої ремонтопридатності. Монолітна секція матриці обробляє весь ріжучий або формувальний профіль з одного суцільного блоку інструментальної сталі. Коли одна ділянка зношується за межі, весь блок необхідно зняти, відшліфувати або замінити, а потім знову встановити. Роздільна конструкція розбиває той самий профіль на окремі вставки, кожну з яких можна знімати та замінювати. Коли ріжуча кромка станції 5 тупиться, ви витягуєте одну вставку, загострюєте або міняєте її місцями та повертаєте матрицю до роботи, не заважаючи сусіднім станціям.

Інженерний аналіз від Jeelix чітко обґрунтовує цей вибір: монолітна конструкція забезпечує неперевершену жорсткість для простих геометрій, але тягне за собою те, що вони називають «катастрофічними витратами на технічне обслуговування», оскільки будь-яка локалізована несправність зазвичай вимагає утилізації всього дорогого блоку. Сегментовані конструкції, навпаки, скорочують технічне обслуговування з катастрофічного до керованого завдяки швидкій заміні модулів, а не повній заміні. Для штампів, що працюють у великих обсягах, де частота PM вимірюється тижнями, а не місяцями, розділені пластини багаторазово окупають свою додаткову складність конструкції.

Відповідний дозвіл для оглядового доступу.Матрицю, яка вимагає видалення шести компонентів для перевірки однієї поверхні зносу, не перевірятимуть так часто, як слід. Досвідчені розробники матриць створюють лінії огляду та проміжки для доступу в структуру матриці, щоб технічні спеціалісти могли візуально перевірити критичні зони зносу, проходження снарядів і потік мастила без повного розбирання. Знімні пластини з оглядовими віконцями, знімні кришки над -станціями високого зносу та стратегічно розташовані завантажувальні кишені — усе це зменшує витрати на оплату праці кожного заходу PM.

Стандартизовані розміри компонентів.Уявіть собі, що ви маєте парк із 80 штампів, де кожен інструмент використовує різну довжину пружини, різний діаметр шпильки, різні розміри гвинтів і різні хвостовики пуансона. Ваш інвентар запасних частин вибухає, а ваші технічні спеціалісти витрачають час на пошуки потрібного компонента. Стандартизація конструкції, використання звичайних отворів для пружин, стандартних розмірів фіксатора пуансона та однакових розмірів кріпильних елементів для всього парку штампів зменшує запаси та прискорює обслуговування. Те, як дизайн матриці впливає на витрати на технічне обслуговування, часто пояснюється цією непривабливою деталлю: чи може ваш технік взяти те, що йому потрібно, зі стандартного набору, чи йому потрібно спеціально-замовляти кожну заміну?

Правильне розміщення мітки часу.Прогресивні плашки повинні повертатися разом у точному вирівнюванні. Відношення кожної станції до наступної залежить від точного складання після обслуговування. Мітки часу, мітки збігу та функції визначення місцезнаходження, які роблять правильне повторне складання очевидним, а неправильне – фізично неможливим, є відмінними ознаками розробки штампів для ремонтопридатності. Без них навіть досвідчені інструментальники можуть призвести до помилок синхронізації під час капітального ремонту, що призведе до утворення брухту під час першого виробничого циклу після обслуговування.

Вибір матеріалу на зносостійкість у -зонах високого навантаження.Матриця, розроблена з однорідною інструментальною сталлю по всій поверхні, зношуватиметься нерівномірно. Ріжучі кромки-під високим напруженням, формуючі поверхні, що приводяться кулачками, і наконечники пілотних носових частин зазнають вищих навантажень, ніж навколишня конструкція. Встановлення високоякісних інструментальних сталей або твердосплавних вставок у цих конкретних місцях замість модернізації всього штампу збалансує продуктивність із вартістю. Ця стратегія гетерогенних матеріалів із використанням сталі D2 або порошкової металургії, де зношуються концентрати, і міцнішої сталі A2 для опорної конструкції збільшує інтервали заточування на станціях, які споживають найбільше робочої сили на технічне обслуговування.

Як відгуки про технічне обслуговування покращують майбутні збірки матриць

Проект-для-обслуговування — це не-одноразове рішення. Він постійно вдосконалюється, коли дані про технічне обслуговування повертаються до команди інженерів. У цій петлі зворотного зв’язку перетинаються ваша цифрова система відстеження та процес проектування штампа.

Розглянемо практичний приклад. Ваші дані CMMS показують, що станція формування штампу №312 потребує заміни пуансона кожні 200 000 ходів, тоді як аналогічні станції в інших штампах витримують 500 000 ударів. Ваш інструментарій помічає подряпини на поверхні форми під час кожного обслуговування. Команда технічного обслуговування впоралася з цим за допомогою коротших інтервалів і більш частих замін. Це лікування симптому.

Цикл зворотного зв’язку запитує: чому ця станція жвавиться, а інші ні? Можливо, радіус формування занадто малий для матеріалу, що створює надмірне тертя. Можливо, специфікація обробки поверхні цієї вставки надто груба. Можливо, марці інструментальної сталі не вистачає вмісту хрому, необхідного для опору адгезійному зносу цього конкретного листового матеріалу. Коли інженери переглядають ці дані та перепроектують цю станцію для наступної збірки матриці, проблема повністю зникає з майбутніх графіків технічного обслуговування.

Це принцип, який перетворює профілактичне технічне обслуговування штампу з центру витрат на інтелектуальну систему. Кожна службова подія генерує інформацію. Кожен шаблон у цій інформації вказує на вдосконалення дизайну. Підприємства, які замикають цей цикл, повертаючи результати технічного обслуговування назад у розробку штампів, поступово зменшують навантаження PM протягом наступних поколінь штампів.

Зворотний зв'язок працює в кількох вимірах:

• Повторювані несправності компонентівсигналізує про неадекватну марку матеріалу або геометрію на цій станції, спонукаючи до перепроектування з більш твердими пластинами або більшими радіусами.
• Надмірна частота заточуванняна конкретних станціях пропонує оптимізацію кліренсу або додавання поверхневого покриття для наступної конструкції.
• Ускладнений доступ під час обслуговуваннязадокументовано техніками, стимулює зміни макета, які покращують оглядові вікна та доступність компонентів у майбутніх інструментах.
• Не-стандартне споживання запасних частинпідкреслює можливості стандартизації розмірів у всьому парку протягом наступного циклу проектування.

Співпраця з виробником матриці, який на етапі проектування враховує доступ до технічного обслуговування, стандартизацію компонентів і -тривалу довговічність, зменшує навантаження на PM з першого дня. Виробникам подобаєтьсяІЧЕНЬпідходьте до виготовлення штампів на замовлення, приділяючи інженерну увагу ремонтопридатності разом із виробничою продуктивністю, визнаючи, що справжня вартість штампів виходить далеко за межі початкової закупівельної ціни на кожне обслуговування протягом усього терміну експлуатації. Коли ваш постачальник матриць розглядає ремонтопридатність як вимогу до дизайну, а не запізнілу думку, ваша інструментальна кімната успадковує інструмент, який співпрацює з вашою програмою PM, а не бореться з нею.

Урок зрозумілий: найлегше виконувати завдання з обслуговування, яке було розроблено для підтримки вашої матриці, а найдешевше усунути несправність – це та, яка була спроектована ще до того, як сталь була розрізана. Але навіть найкраще{1}}сконструйована матриця все одно потребує людей, процесів і організаційних зобов’язань, щоб підтримувати її належним чином. Побудова цієї програми з нуля, особливо в магазинах, які ніколи не проводили офіційних профілактичних графіків, вимагає структурованого підходу до управління змінами, персоналу та вимірювання.

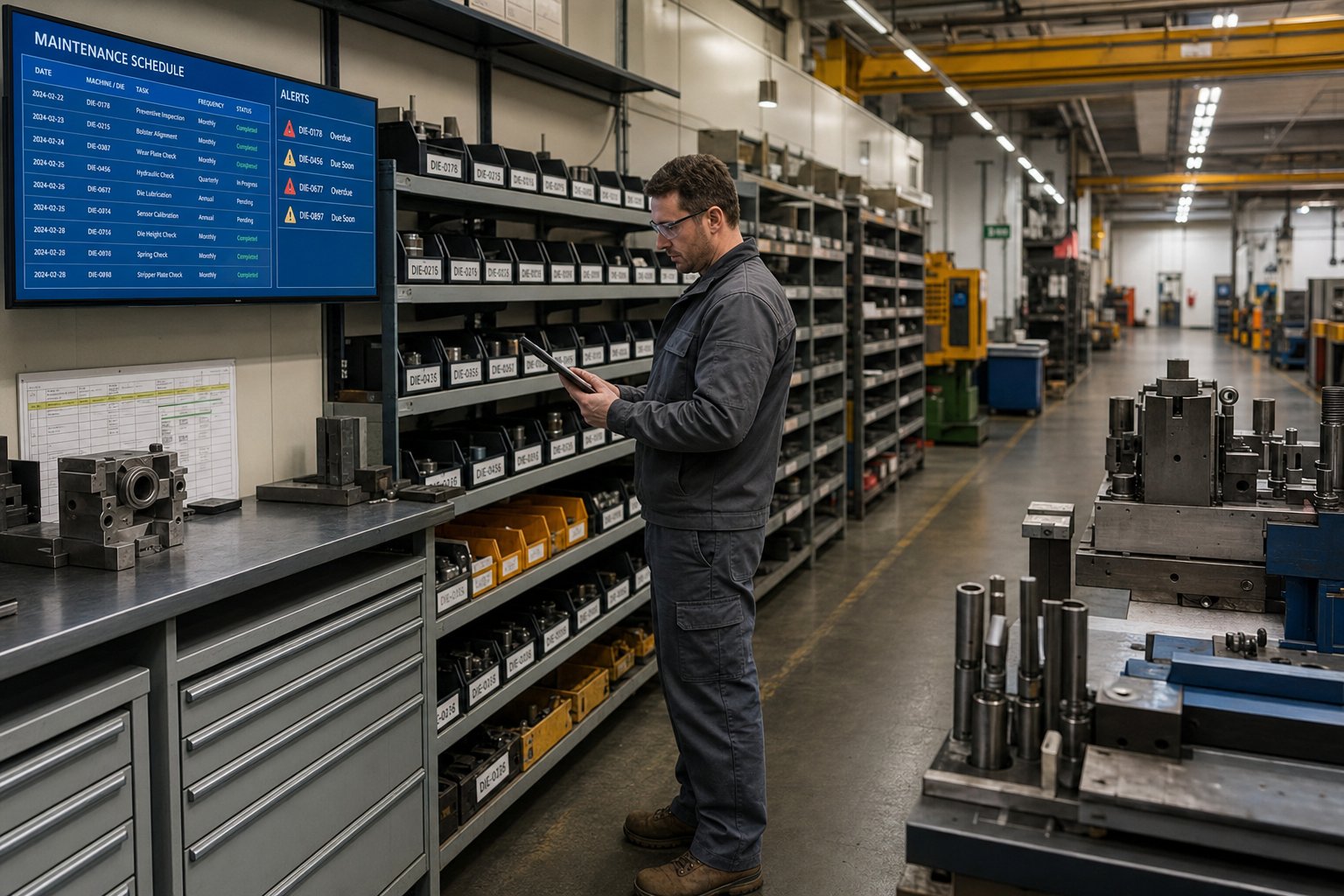

Створення програми профілактичного обслуговування з нуля

Самі по собі процедури не створюють програму профілактичного обслуговування. Процедури, надруковані та розміщені на стіні інструментальної кімнати, не змінюють поведінку, якщо ними ніхто не володіє, ніхто не навчений їх виконувати і ніхто не перевіряє, чи вони працюють. Справжня проблема в тому, щоб з’ясувати, як запустити програму PM для штампування, не є технічною. Це організаційно. Ви просите людей витрачати час на роботу, яка запобігає невидимим збоям, змагаючись за увагу проти дуже видимої терміновості сьогоднішнього виробничого графіка.

Ця напруга пояснює, чому так багато магазинів не реагують. Виробничий тиск завжди відчувається швидше, ніж запобігання. Щоб отримати-прибуток від керівництва, потрібно говорити їхньою мовою: доларами. Перш ніж запропонувати офіційну програму, зберіть вихідні дані.Фабрикаторрекомендує збирати години простою, витрати на утилізацію та скарги клієнтів, пов’язані з несправністю матриці, перш ніж запитувати ресурси. Ця базова лінія стає вашим попереднім зображенням, орієнтиром, за яким вимірюється кожне майбутнє вдосконалення. Менеджери реагують на скорочення витрат у цифрах, які вони вже відстежують.

Вимоги до персоналу та навчання

Програма PM потребує виділених робочих годин, а не позичених у вже-перевантажених майстрів інструментів. Оцініть свою потребу в персоналі, підрахувавши загальну кількість штампів у парку, помноживши на середні години обслуговування на подію PM і поділивши на частоту інтервалів. Якщо ви запустите 60 матриць, кожна з яких потребуватиме чотирьох годин обслуговування кожні вісім тижнів, це 30 технічних-годин на тиждень лише на планове технічне обслуговування.

Розвиток навичок відбувається за три{0}}моделлю, розглянутою раніше. Операторам потрібно від двох до чотирьох годин навчання щодо критеріїв візуального огляду та граничних зразків. Технікам потрібні практичні-інструкції з методів вимірювання, процедур заточування та вашої системи відстеження. Інструментальники потребують періодичного перехресного-навчання щодо нових конструкцій штампів, які надходять у парк. Побудуйте шлях прогресу: оператори, які виявляють здібності, переходять на посади техніків, техніки з великим досвідом просуваються на посади інструментальників. Цей конвеєр сприяє зростанню інституційних знань, а не виходу на пенсію.

План поетапного впровадження для впровадження PM

Спроба запустити всеохоплюючу програму для всього флоту матриць у перший день призведе до невдачі. Поетапний план профілактичного обслуговування дає змогу перевірити концепцію в невеликому масштабі, удосконалити процес і завоювати довіру перед розширенням.

1. Аудит поточного стану матриці та історії технічного обслуговування.Огляньте кожну плашку у флоті. Задокументуйте поточний стан зносу, невиконаний ремонт і будь-яку наявну історію обслуговування, навіть якщо це лише пам’ять вашого старшого майстра інструментів. Цей аудит визначає вашу відправну точку.
2. Встановіть базову лінію{0}}інтервалів підрахунку ударів на кубик.Використовуйте досвід технічного спеціаліста,-вказівки щодо конкретних матеріалів і будь-які доступні дані циклу, щоб призначити початковий тригер PM кожному інструменту. Консерватор - це добре. Ви уточните їх після збору реальних даних.
3. Розподіліть багаторівневі обов’язки.Формалізуйте, кому належать які завдання, використовуючи структуру оператора, техніка та інструментальника. Опублікуйте візуальні контрольні списки на прес-станціях і докладні процедури обслуговування в інструментальній.
4. Створіть комплекти запасних частин для кожного штампа.Ефективне керування запасами запасних частин для технічного обслуговування штампа означає попередню -підготовку компонентів, які кожен штамп використовує під час планового обслуговування: пружини, пуансони, направляючі, знімачі та кріплення. Згрупуйте їх у мічені контейнери за номером матриці. Коли кубик приходить на лаву, його комплект уже чекає. Це усуває затримку пошуку запчастин під час-обслуговування та не дозволяє технікам пропустити заміну через те, що компонента немає в наявності. Встановіть мінімальний рівень запасів для кожного комплекту на основі історії споживання та переглядайте щоквартальнонайкращі практики інвентаризації запасних частинрекомендую.
5. Впровадьте свою систему відстеження.Незалежно від того, чи це програмне забезпечення CMMS, чи структурована електронна таблиця, почніть записувати поля даних, описані в попередньому розділі. Послідовність на цьому етапі важливіша, ніж витонченість.
6. Перегляньте та уточніть інтервали після початкового збору даних.Через 90 днів отримайте перші звіти. Порівняйте фактичний знос під час експлуатації з вашими базовими припущеннями. Збільште інтервали, коли матриці надходять із мінімальним зносом. Скоротіть інтервали, коли технічні спеціалісти виявляють, що компоненти наближаються до меж. Цей цикл удосконалення ніколи не закінчується. Це механізм, який перетворює статичний графік в адаптивну систему.

Почніть із своїх п’яти найгірших-матриць: тих, які викликають найбільше простоїв, найбільше браку або найбільше викликів екстреного ремонту. Успішна зміна цих інструментів створює видимий доказ того, що профілактика працює, і цей доказ навертає скептиків швидше, ніж будь-який меморандум про політику.

Вимірювання успіху програми

Програма без показників – це просто діяльність. Вимірювання показників успіху програми технічного обслуговування штампів підтверджує, чи окупаються ваші інвестиції в профілактику, чи це просто потребує праці без руху голки.

Три основні показники розповідають історію:

• Скорочення позапланового простою.Щомісяця відстежуйте-пов’язані з пресою зупинки. Це найбільш прямий показник ефективності ПМ.Галузеві орієнтириприпускають, що середній час між відмовами (MTBF) повинен постійно збільшуватися в міру розвитку вашої програми. Якщо це не покращиться, незважаючи на послідовне виконання PM, ваші завдання можуть не націлюватись на правильні режими відмови.
• Тенденція брухту.Виміряйте відсоток браку, який можна віднести до стану інструменту: задирки, відхилення розмірів, дефекти поверхні. Функціонуюча програма PM має спричинити помітну тенденцію до зниження обсягу брухту-інструментів протягом двох-трьох кварталів.
• Середнє подовження терміну експлуатації.Відстежуйте сукупні ходи між капітальними ремонтами для кожного штампа. Оскільки регулярне технічне обслуговування дозволяє контролювати знос, інтервал між дорогими відновленнями повинен подовжуватися. Цей показник безпосередньо відображає рентабельність інвестицій у обслуговування штампу з точки зору збереження капіталу.

Допоміжні показники, які варто відстежувати, включають відсоток запланованого технічного обслуговування (яка частка ваших загальних годин технічного обслуговування припадає на заплановані чи реактивні), частоту екстрених замовлень запасних частин і-можливість першого разу після встановлення матриці. Операції-світового рівня мають на меті відсоток планового технічного обслуговування понад 85 відсотків. Більшість магазинів, починаючи з реактивних умов, починатимуть приблизно з 30 до 40 відсотків, а потім піднімуться звідти.

Повідомляйте ці цифри щомісяця тим самим менеджерам, чия підкуп-вас потребувала на початку. Ніщо так не підтримує програму технічного обслуговування, як вагомі докази того, що вона економить гроші. І ніщо не вбиває так швидко, як нездатність довести свою цінність, коли бюджети скорочуються.

Запустіть вашу систему профілактичного обслуговування

Профілактичне технічне обслуговування штампів — це не контрольний список, прикріплений до стіни інструментального приміщення. Це система: багаторівневі обов’язки, які розумно розподіляють робоче навантаження, планування-з урахуванням матеріалів, яке адаптується до того, що фактично виконується, цифрове відстеження, яке перетворює події обслуговування на ефективну розвідку, і планування-для-обслуговування, яке зменшує навантаження ще до того, як спрацює перший удар. Кожен елемент підсилює інші. Система відстеження без багаторівневої власності генерує дані, на які ніхто не впливає. Рівневе володіння без матеріальних-спеціальних інтервалів послуг одні вмирають надто пізно, а інші надто рано. Система працює, коли всі чотири частини підключені.

Ваш наступний крок залежить від того, де ви перебуваєте сьогодні. Ось план дій з обслуговування штампу для штампування за рівнем зрілості, розставлений за пріоритетністю, щоб ви спочатку взялися за-найважливішу роботу, незалежно від початкової точки.

Пріоритет наступних кроків відповідно до зрілості програми

Якщо у вас немає офіційної програми PM:

• Перевірте свої п’ять найгірших-штампів і задокументуйте їх поточний стан.
• Призначайте перевірки зміни оператора за допомогою простого контрольного списку візуального огляду під час кожного натискання.
• Встановіть консервативні інтервали підрахунку-тактів на основі досвіду вашого найкращого техніка.
• Створіть набір запасних частин для кожного високо{0}}кристала, щоб обслуговування не затримувалося через відсутність компонентів.
• Почніть відстежувати події служби в будь-якому структурованому форматі, навіть у електронній таблиці, щоб отримати базові дані.

Якщо у вас є базові розклади та ви хочете оптимізувати:

• Відкоригуйте інтервали PM за типом матеріалу, використовуючи множники-механізму зносу, розглянуті раніше.
• Впровадьте CMMS або цифрову систему відстеження, яка фіксує кількість інсультів, видалений матеріал і заміну компонентів під час кожного обслуговування.
• Обчисліть вартість удару для ваших двадцяти найкращих матриць, щоб виявити викиди, які споживають надмірні ресурси для обслуговування.
• Замкніть цикл зворотнього зв’язку між висновками інструментального цеху та розробкою штампу, щоб повторювані невдачі були розроблені з майбутніх збірок.

Якщо ви готові до інтеграції моніторингу-на основі стану:

• Оцініть стан{0}}моніторингу штампів за допомогою відстеження сигнатури сили преса та сповіщень про зміну тоннажу, які запускають обслуговування на основі вимірних погіршень, а не фіксованих інтервалів.
• Співвіднесіть свої історичні дані PM із показниками якості виробництва, щоб визначити, які параметри найкраще передбачають зміну якості деталей до того, як вона досягне порогів браку.
• Моніторинг на основі-пілотного датчика ваших прогресивних штампів із найвищою{1}}вартістю, де одна аварія спричиняє катастрофічні витрати.

Sourcing Dies Розроблено для-тривалого обслуговування

Розуміння того, як зменшити витрати на технічне обслуговування штампа протягом усього терміну експлуатації, призводить до одного висновку, який більшість магазинів не помічають: навантаження на технічне обслуговування штампа значною мірою визначається ще до того, як він потрапляє до вашої інструментальної кімнати. Розрізнені вставки, стандартизовані компоненти, доступні поверхні для зносу та відповідний вибір матеріалів на станціях із високим -напруженням — усе це зменшує трудомісткість і вартість кожного майбутнього PM. Це проектні рішення, прийняті на етапі пошуку.

Оцінюючи закупівлю нових штампів, запитайте, чи вважає ваш постачальник ремонтопридатність вимогою до конструкції чи запізнілою думкою. Виробникам подобаєтьсяІЧЕНЬінженери спеціально розроблених штампів, приділяючи увагу довговічності, доступу до технічного обслуговування та стабільній продуктивності з початкового етапу проектування, визнаючи, що закупівля штампів, розроблених для ремонтопридатності, є одним із найефективніших довгострокових-засобів контролю витрат, доступних для штампування.

Профілактика не є призначенням. Це дисципліна, яка поєднує. Кожна зареєстрована подія обслуговування, кожен уточнений інтервал, кожне вдосконалення конструкції, що повертається у вашу наступну збірку матриці, робить систему розумнішою, а вашу роботу більш передбачуваною. Почніть з того місця, де ви є, дійте з того, що є найважливішим на вашому поточному рівні зрілості, і дозвольте даним керувати кожним наступним кроком вперед.

Поширені запитання щодо профілактичного обслуговування штампів

1. Як часто слід обслуговувати штампи для штампування за програмою профілактичного обслуговування?

Інтервали обслуговування залежать від складності матриці та матеріалу, що штампується. Загальна базова лінія для застосувань із м’якої сталі – кожні 100 000–150 000 ударів. Однак для таких агресивних матеріалів, як нержавіюча сталь, потрібні на 30-50% коротші інтервали через адгезійне зношування та задирання, тоді як для сталей HSLA може знадобитися на 40-60% коротші інтервали через абразивне зношування. Найефективніший підхід поєднує тригери підрахунку ударів із календарними максимумами, щоб жодна матриця не простоювала занадто довго між перевірками. Уточніть ваші інтервали, використовуючи фактичні дані про знос, зібрані протягом кількох циклів обслуговування, замість того, щоб покладатися на одне фіксоване число для всіх інструментів.

2. Яка різниця між профілактичним і прогнозним обслуговуванням штампувальних штампів?

Послуги з профілактичного технічного обслуговування припиняються за фіксованим графіком на основі кількості ударів або календарного часу, незалежно від поточного стану. Прогнозне технічне обслуговування використовує-дані датчиків у реальному часі, сигнатури тиску й аналітику, щоб передбачити, коли станеться збій, і запустити обслуговування лише тоді, коли вимірне погіршення вкаже на необхідність. Профілактичне технічне обслуговування є основою, яку необхідно створити в першу чергу, оскільки воно генерує історичні дані, необхідні системам прогнозування для створення точних моделей. Більшість операцій із штампування отримують користь від оволодіння профілактичними процедурами перед тим, як інвестувати в-технологію моніторингу на основі стану чи прогнозування.

3. Які ознаки того, що пуансон для штампування потребує заточування?

Найнадійнішим індикатором є висота задирок на штампованих деталях, що перевищує 0,003–0,005 дюймів у застосуваннях з м’якої сталі. Інші ознаки, які можна виміряти, включають зменшення смуги зрізу на заготовлених краях, дрейф розмірів у розмірах отворів або профілів заготовок і збільшення тоннажу преса під час операцій різання. Візуальний огляд може виявити заокруглену або відбиваючу ріжучу кромку, а не різку лінію. Якщо невдовзі після заточування пуансон має відколи, тріщини або повторну несправність, це означає, що проблема вийшла за межі ремонту на територію заміни, часто сигналізуючи про невідповідність матеріалу або проблему з зазором, яку не можна вирішити лише шліфуванням.

4. Як програмне забезпечення CMMS може покращити керування обслуговуванням штампу?

Програмне забезпечення CMMS усуває прогалини в даних, які змушують магазини реагувати. Він автоматизує планування технічного обслуговування, відстежуючи кількість ходів у порівнянні із заздалегідь визначеними пороговими значеннями, надсилає сповіщення, коли матриці наближаються до свого вікна обслуговування, і фіксує детальні записи про кожну подію технічного обслуговування, включаючи видалений матеріал, заміну компонентів і примітки технічного персоналу. Згодом ці дані дають змогу аналізувати тенденції, які визначають високу-вартість гілок, повторювані режими збоїв і обчислення справжньої вартості-за-звертання. Сучасні платформи можуть отримувати підрахунки ходів безпосередньо з ПЛК преса, усуваючи помилки реєстрації вручну, які спричиняють більшість збоїв планування в системах на основі паперу-.

5. Як конструкція матриці впливає-на довгострокові витрати на обслуговування?

Вибір конструкції матриці, зроблений під час проектування, безпосередньо визначає тягар технічного обслуговування протягом усього терміну експлуатації. Розділені вставки дозволяють замінювати окремі компоненти, не порушуючи сусідні станції, значно скорочуючи час обслуговування порівняно з монолітними блоками, які потребують повного видалення для будь-якого локалізованого зносу. Стандартизоване визначення розмірів компонентів у парку матриць зменшує кількість запасних частин і пришвидшує доступ технічного персоналу під час обслуговування. Адекватні контрольні допуски, правильні мітки часу для точності повторного складання та інструментальна сталь преміум-класу на станціях із високим -зношуванням — усе це менш-затрати на оплату праці. Співпраця з такими виробниками, як YICHEN, які розробляють ремонтопридатність штампувальних штампів на етапі проектування, допомагає зменшити навантаження твердих частинок до того, як спрацює перший виробничий удар.
